Casa Sapucaí

O DESAFIO

Revisão estrutural para viabilizar uma montagem em local de difícil acesso

A Casa Sapucaí chegou à Tronco por meio do Estúdio HAA, com um projeto estrutural desenvolvido em madeira serrada. A partir desse projeto, convertemos ele para madeira engenheirada, realizando uma revisão técnica do projeto para tornar a execução mais precisa, eficiente e viável em obra, considerando todos os pontos do local que poderiam dificultar a logística e a montagem da estrutura.

O desafio combinava diferentes níveis de complexidade: peças especiais, acesso restrito ao terreno, impossibilidade de chegada do caminhão munck até o ponto de montagem e transporte manual de elementos estruturais com até 7 metros de comprimento.

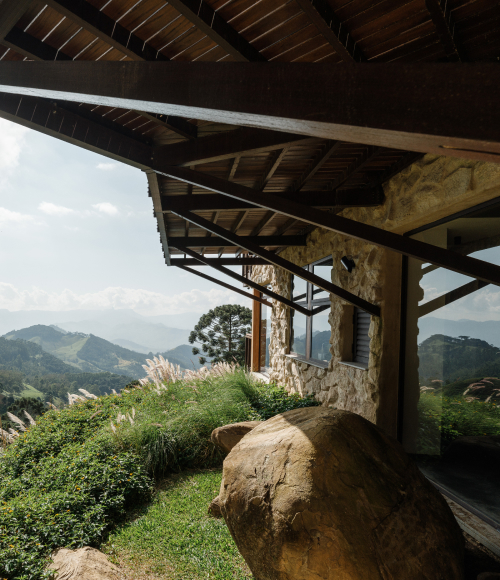

Além da logística, a geometria da cobertura exigia um alto nível de detalhamento. O telhado apresenta múltiplos planos e inclinações, fazendo com que cada peça precisasse chegar à obra com cortes e ângulos exatos. Qualquer variação comprometeria o encontro entre os elementos e a leitura final da arquitetura.

‍

CONCEPÇÃO & DESIGN ESTRUTURAL

Madeira engenheirada, madeira serrada e aço em uma solução híbrida

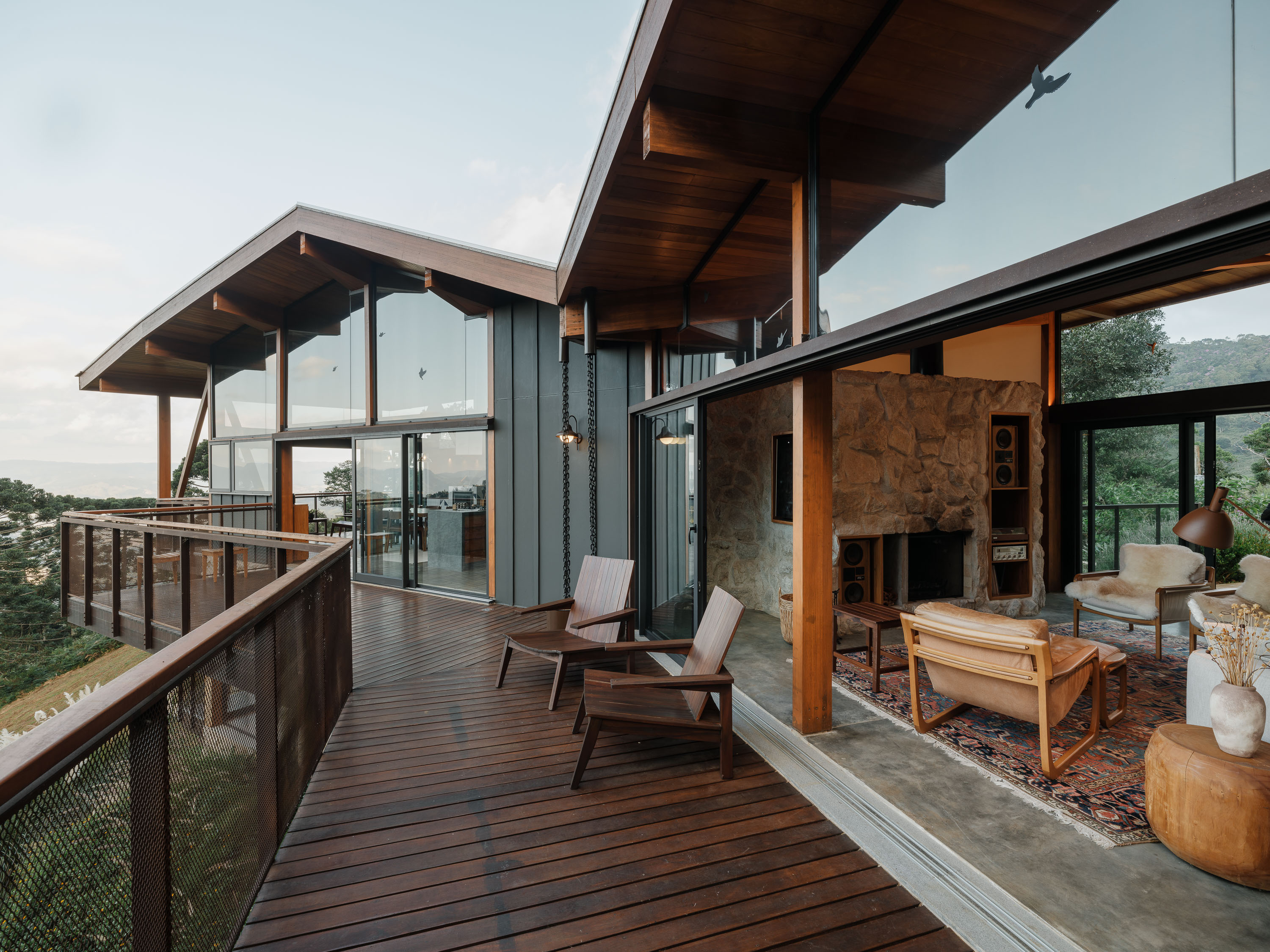

O projeto foi concebido como uma estrutura mista, combinando madeira engenheirada, madeira serrada e elementos metálicos. A estrutura principal foi desenvolvida em MLC de eucalipto, enquanto decks, varandas e áreas externas utilizaram madeira serrada de Cumaru, material adequado para maior exposição às intempéries.

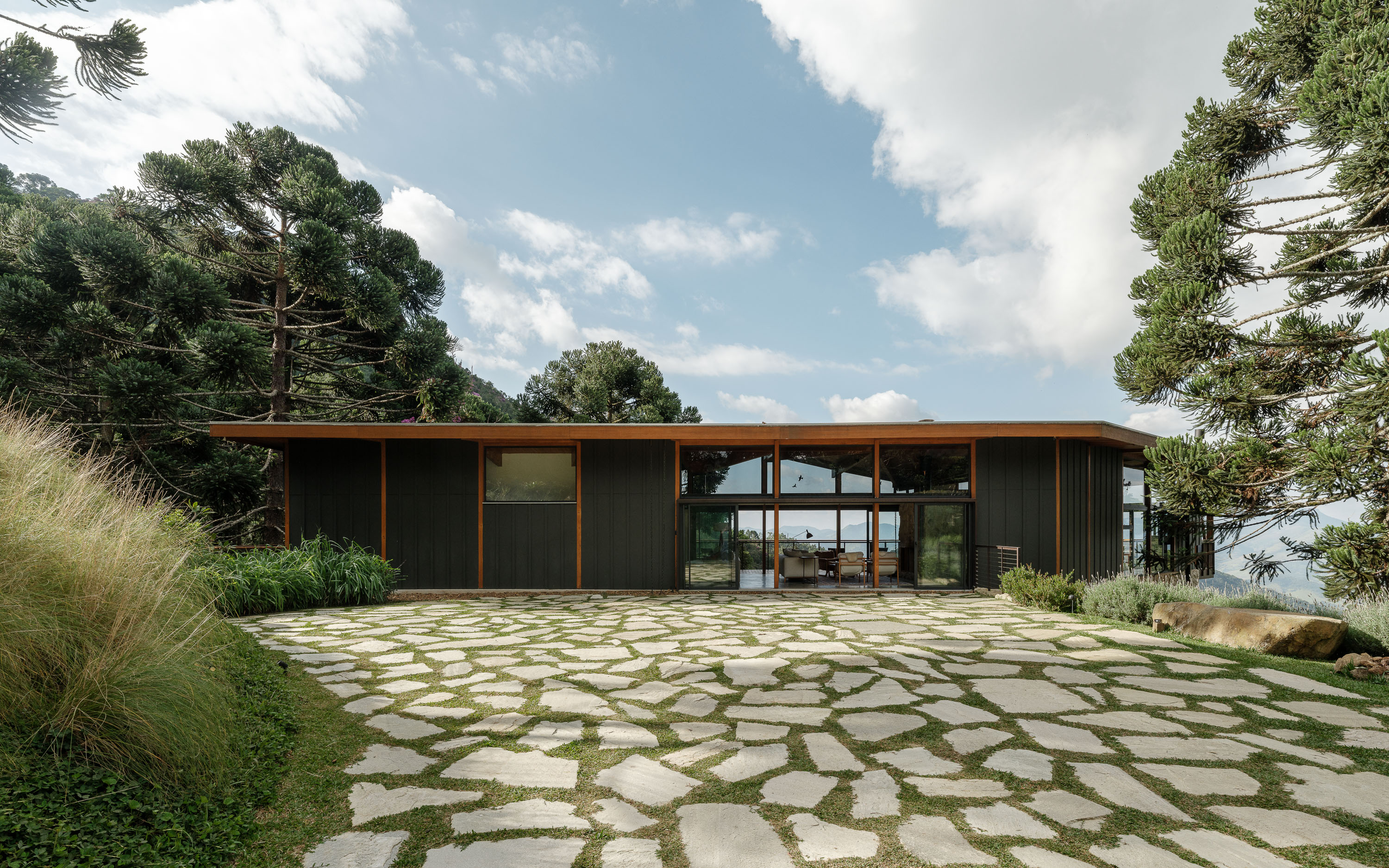

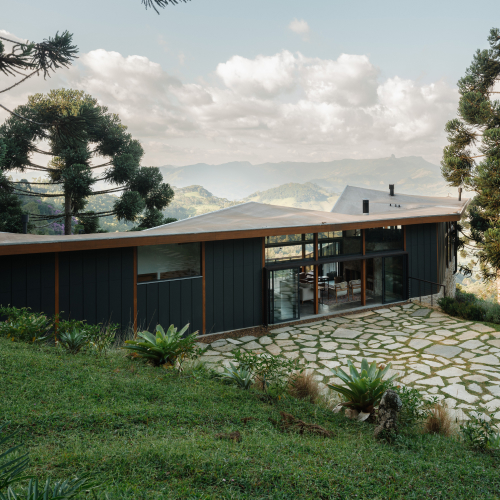

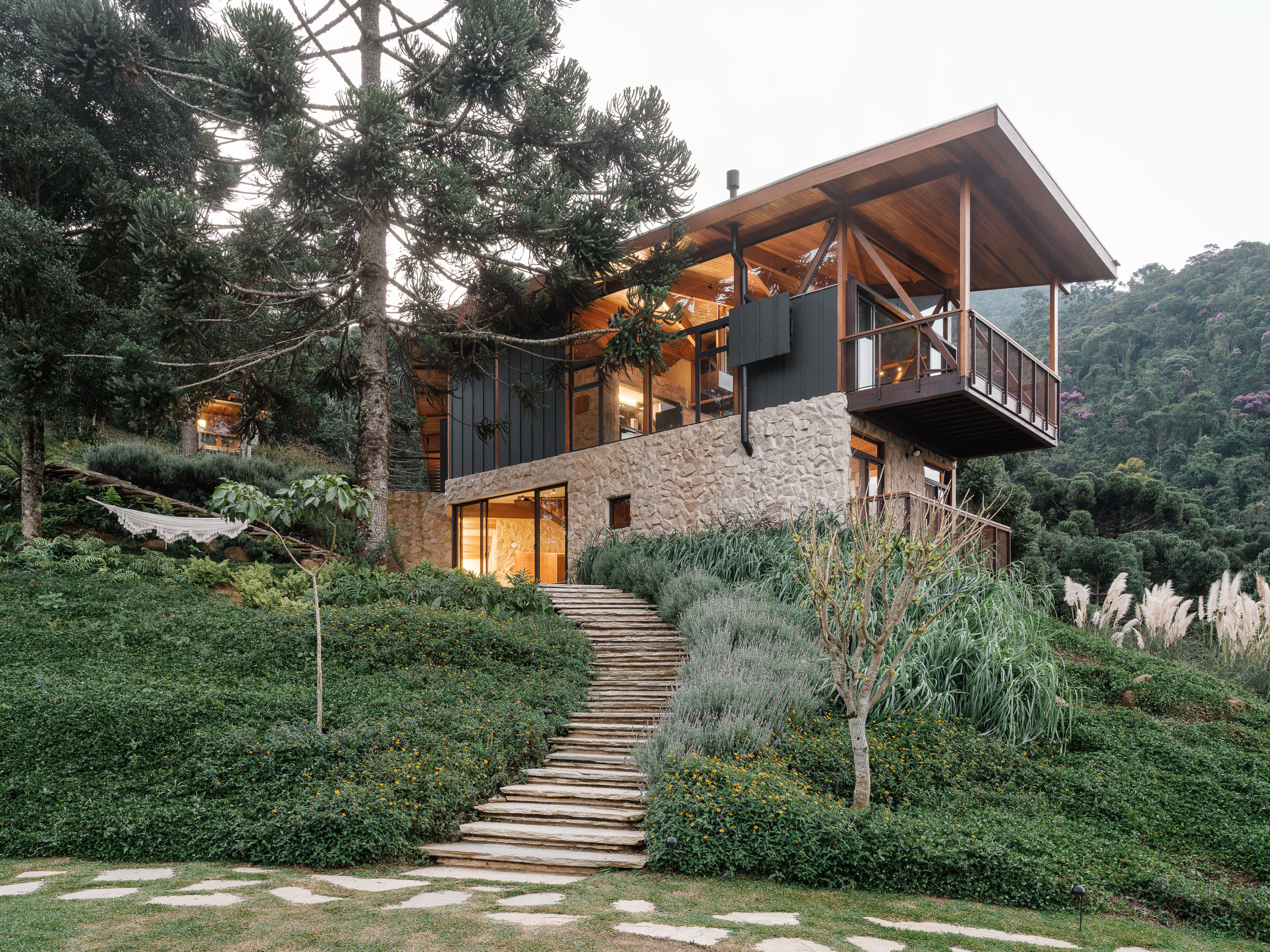

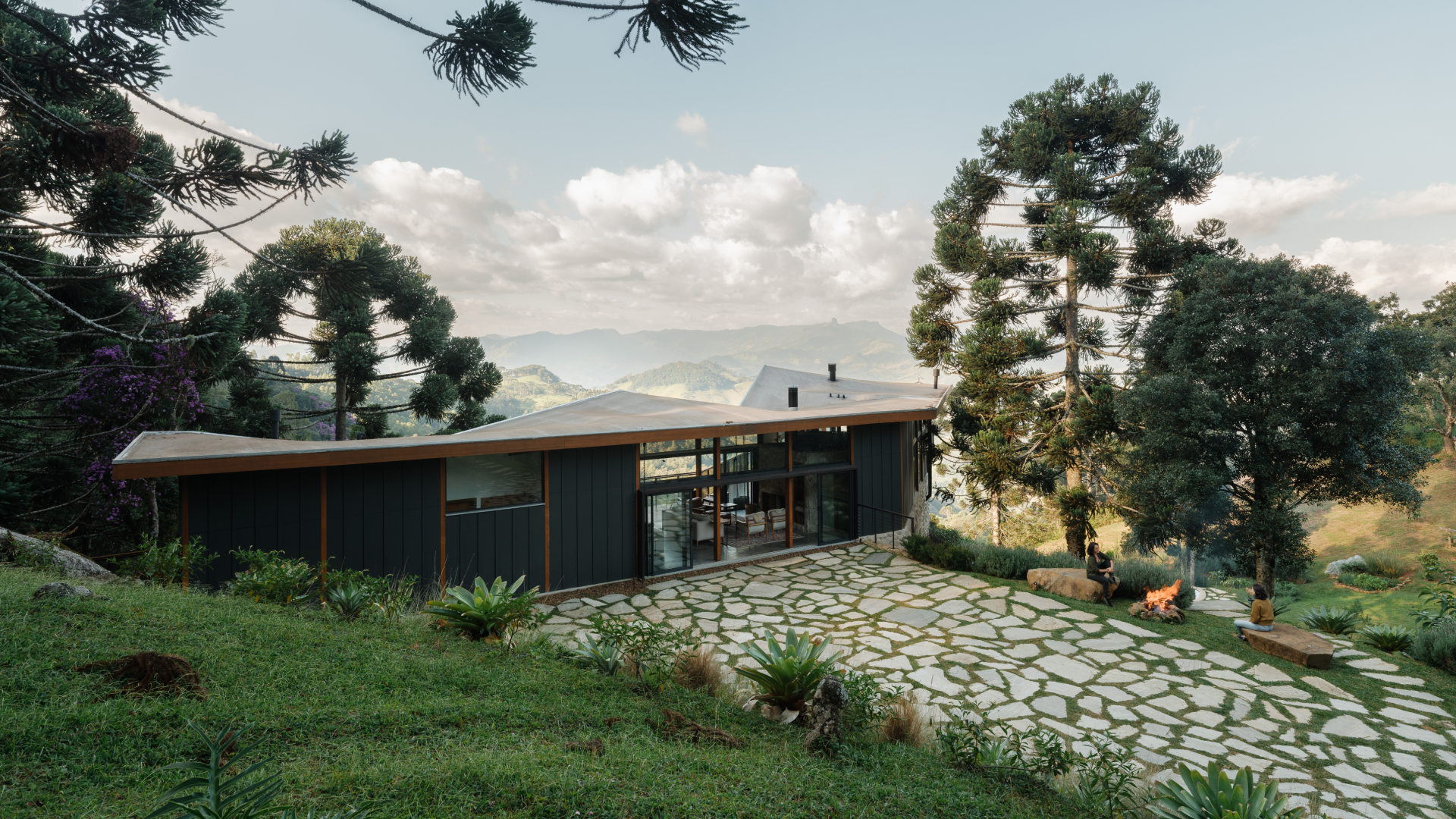

A arquitetura da casa se desenvolve em direção à paisagem, aproveitando a topografia do terreno, a iluminação natural e a vista para a região da Pedra do Baú. Algumas partes da casa também foram construídas com materiais orgânicos presentes no local, reforçando assim a integração entre casa, paisagismo e o lugar.

Na varanda frontal, a estrutura em balanço exigiu uma solução específica de engaste entre concreto e madeira, sem o uso de mão francesa ou apoios aparentes. A solução preserva a leveza da arquitetura e mantém a varanda visualmente suspensa, com segurança estrutural garantida por conexões rígidas e cálculos precisos.

Quero saber mais!

No items found.

FABRICAÇÃO E INSTALAÇÃO

Precisão de cortes, peças especiais e montagem manual em obra

A fabricação das peças da cobertura exigiu grande controle dimensional. Como os elementos chegavam à obra com cortes em ângulos específicos, a precisão da usinagem era essencial para que todos os planos do telhado se conectassem corretamente durante a montagem.

Algumas peças demandaram um cuidado quase artesanal, especialmente as cunhas de arremate previstas pela arquitetura para suavizar encontros e reduzir a agressividade dos cantos agudos. Essas peças foram encaminhadas para uma fábrica especializada, com CNC capaz de executar geometrias complexas com a precisão necessária.

Na montagem, o maior desafio foi executar a estrutura com as condições reais disponíveis no terreno. Sem acesso direto para caminhão munck, a equipe precisou organizar a movimentação manual das peças e planejar cuidadosamente a sequência de instalação, garantindo segurança, precisão e continuidade no avanço da obra.

SOLUÇÕES

Engenharia em madeira aplicada a uma arquitetura sensível ao território

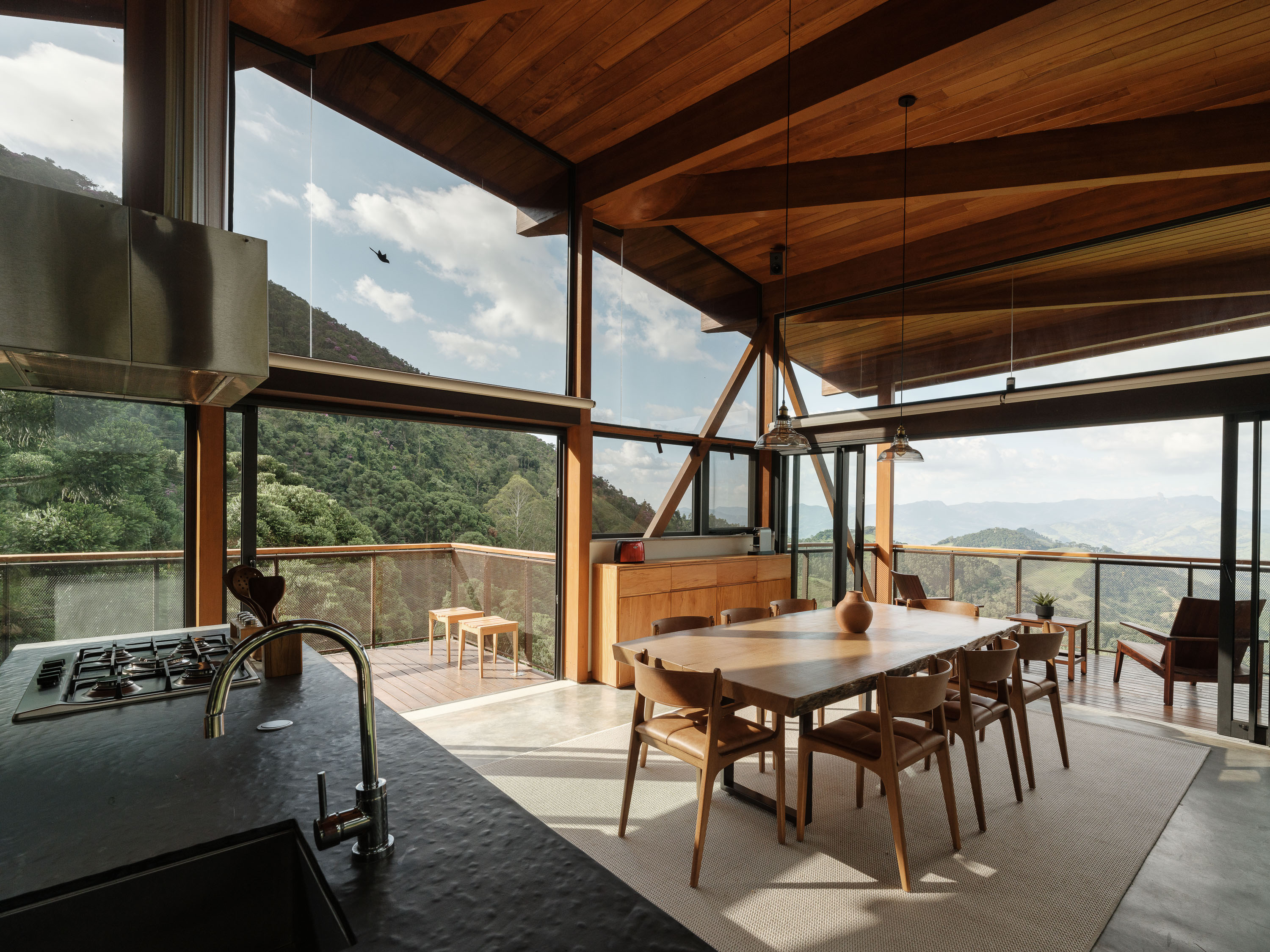

Viga vagão em sistema híbrido

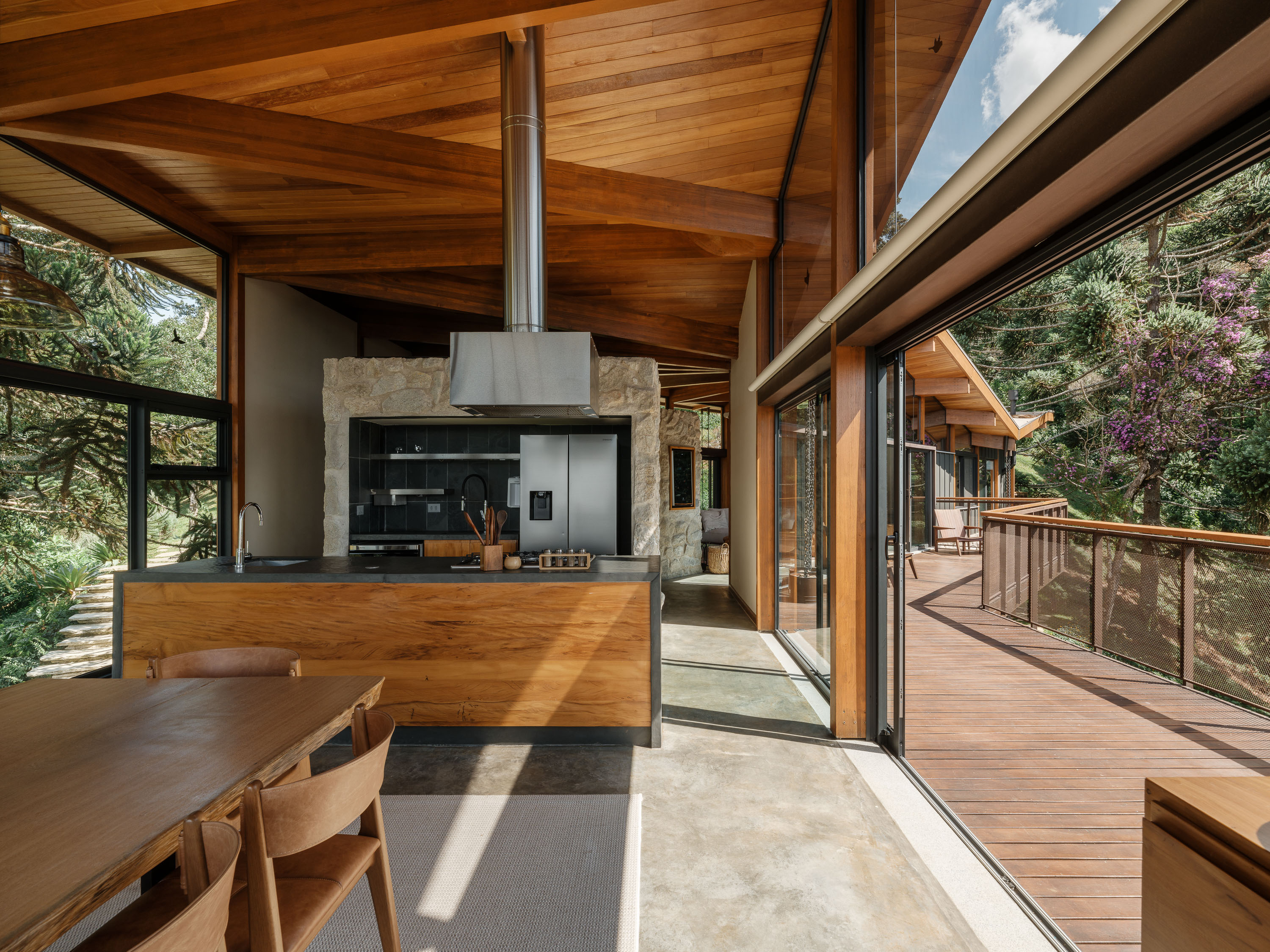

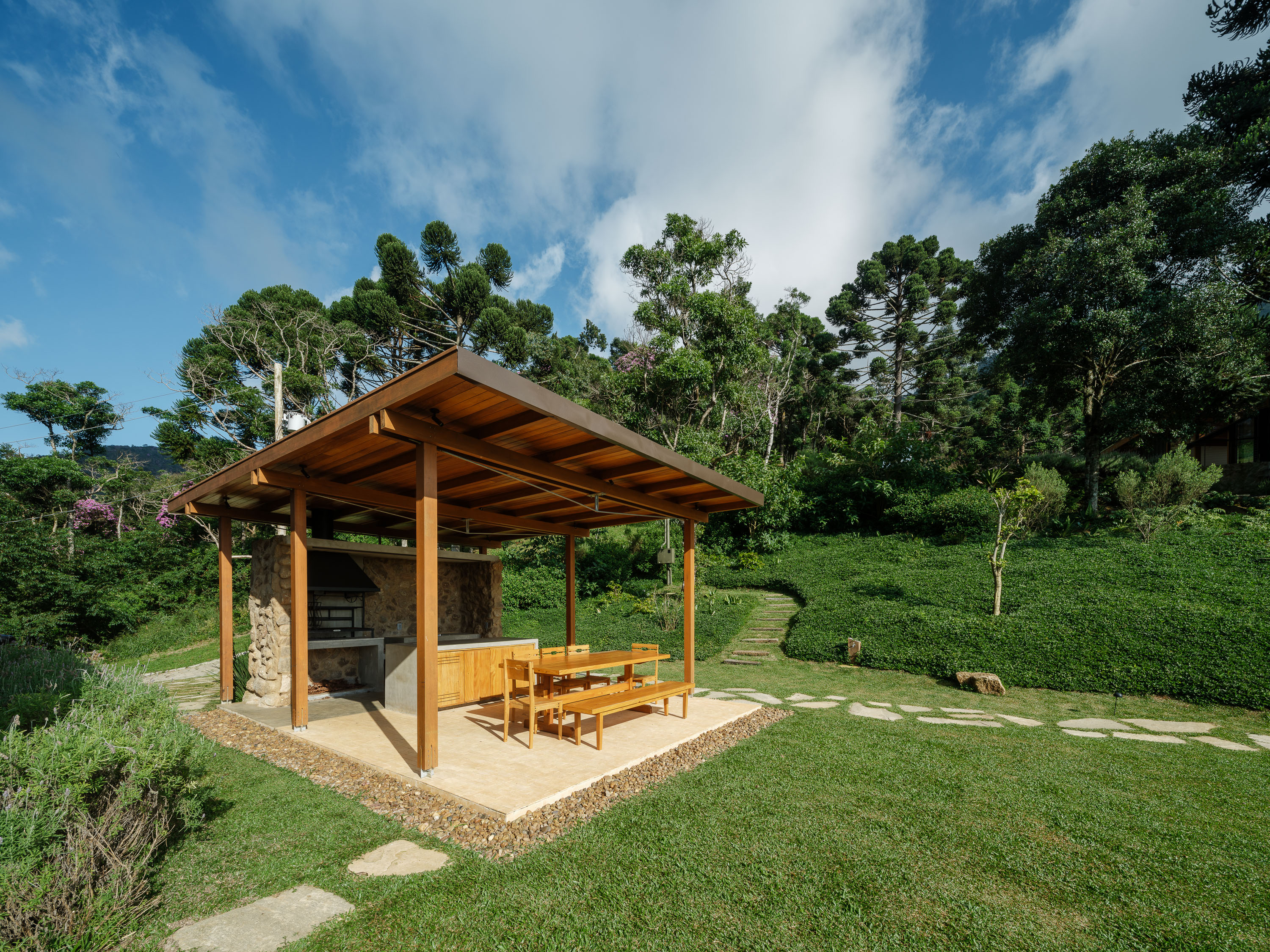

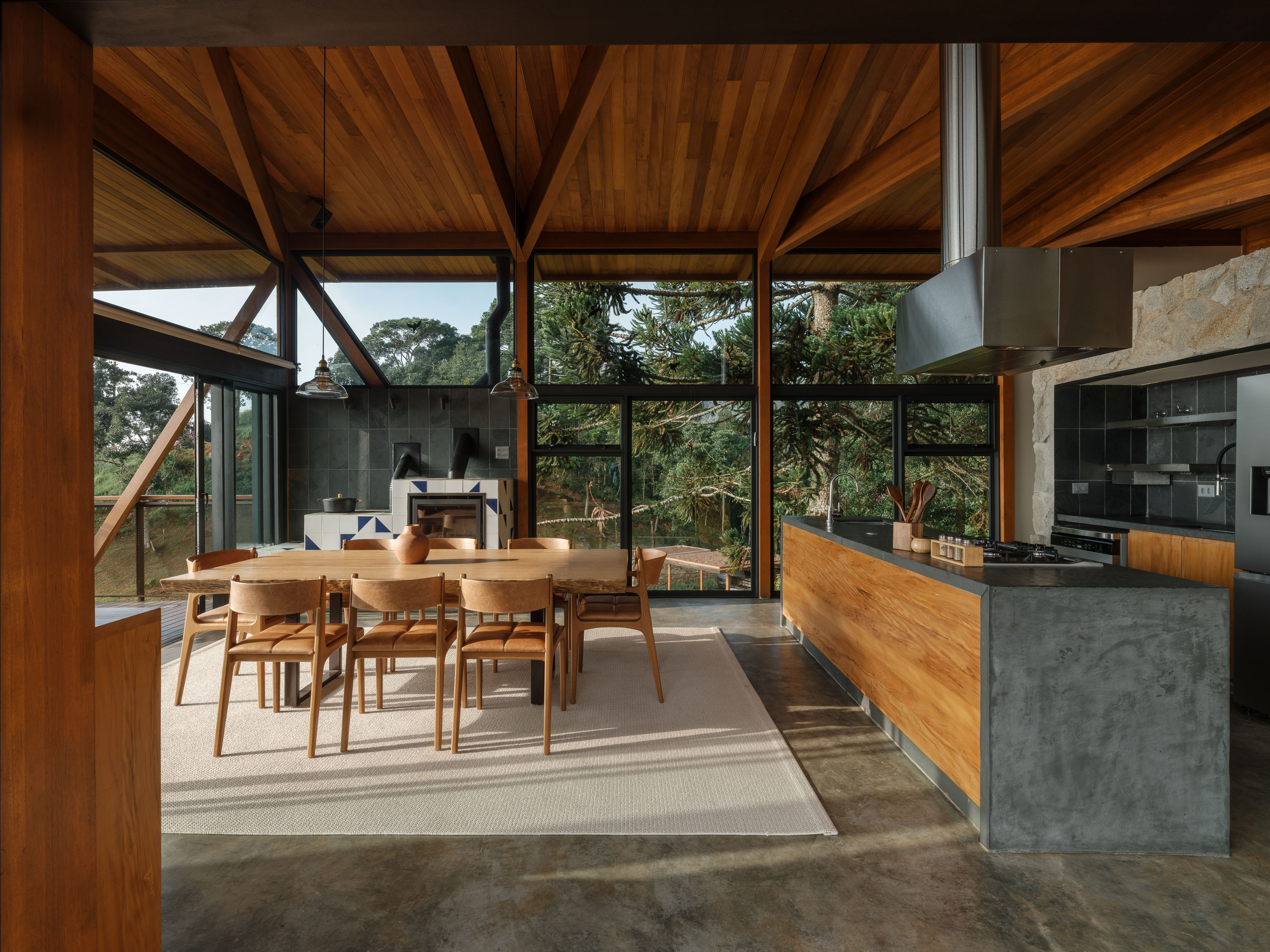

Na área da cozinha e espaço gourmet, a solução em viga vagão combina madeira e aço para melhorar o desempenho estrutural. O aço trabalha à tração, reduzindo a necessidade de peças maiores em madeira e permitindo uma estrutura mais leve e eficiente.

‍

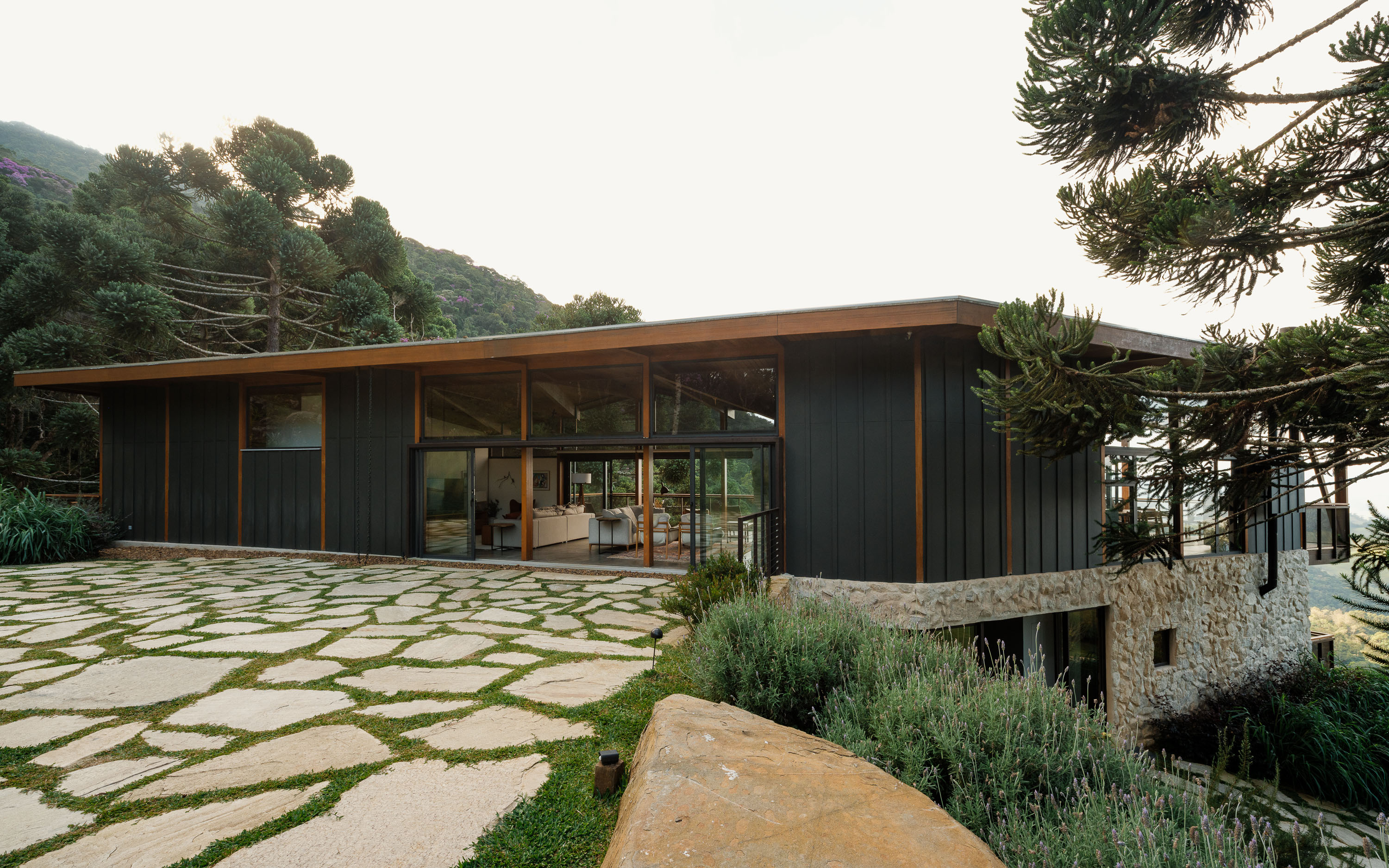

Estrutura de cobertura com geometria paramétrica

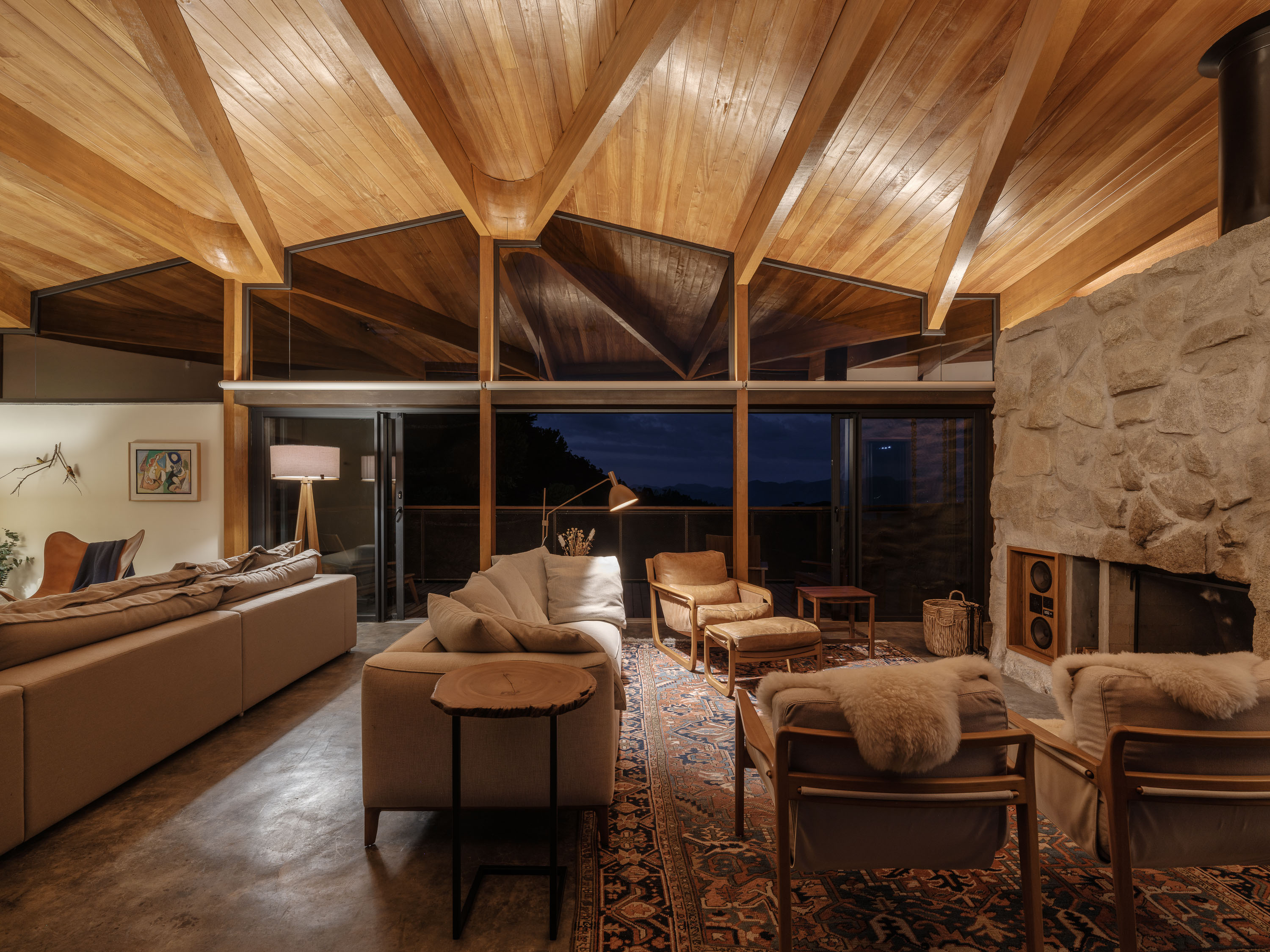

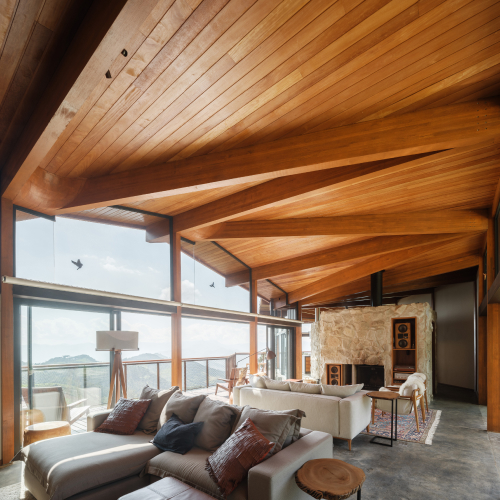

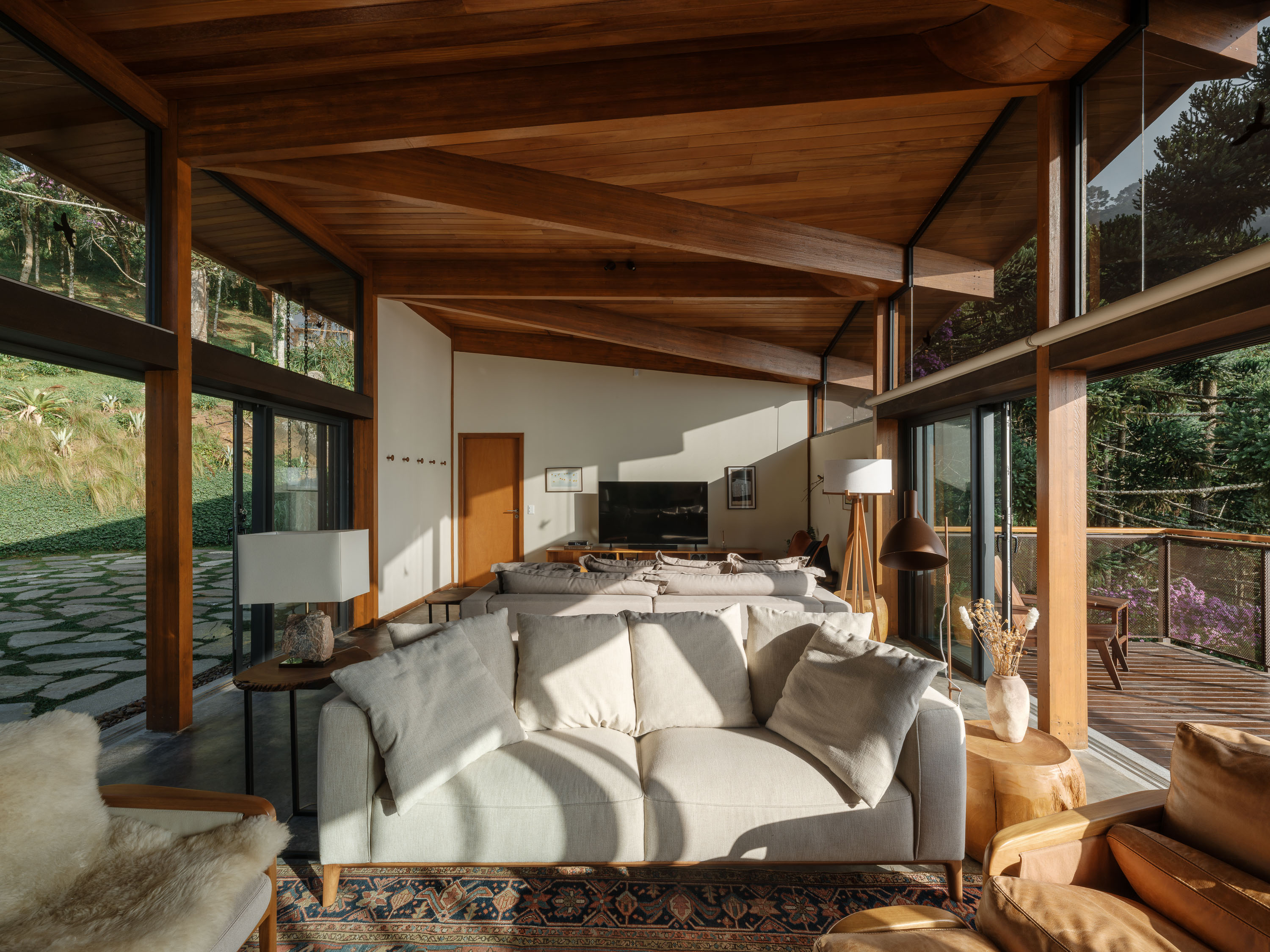

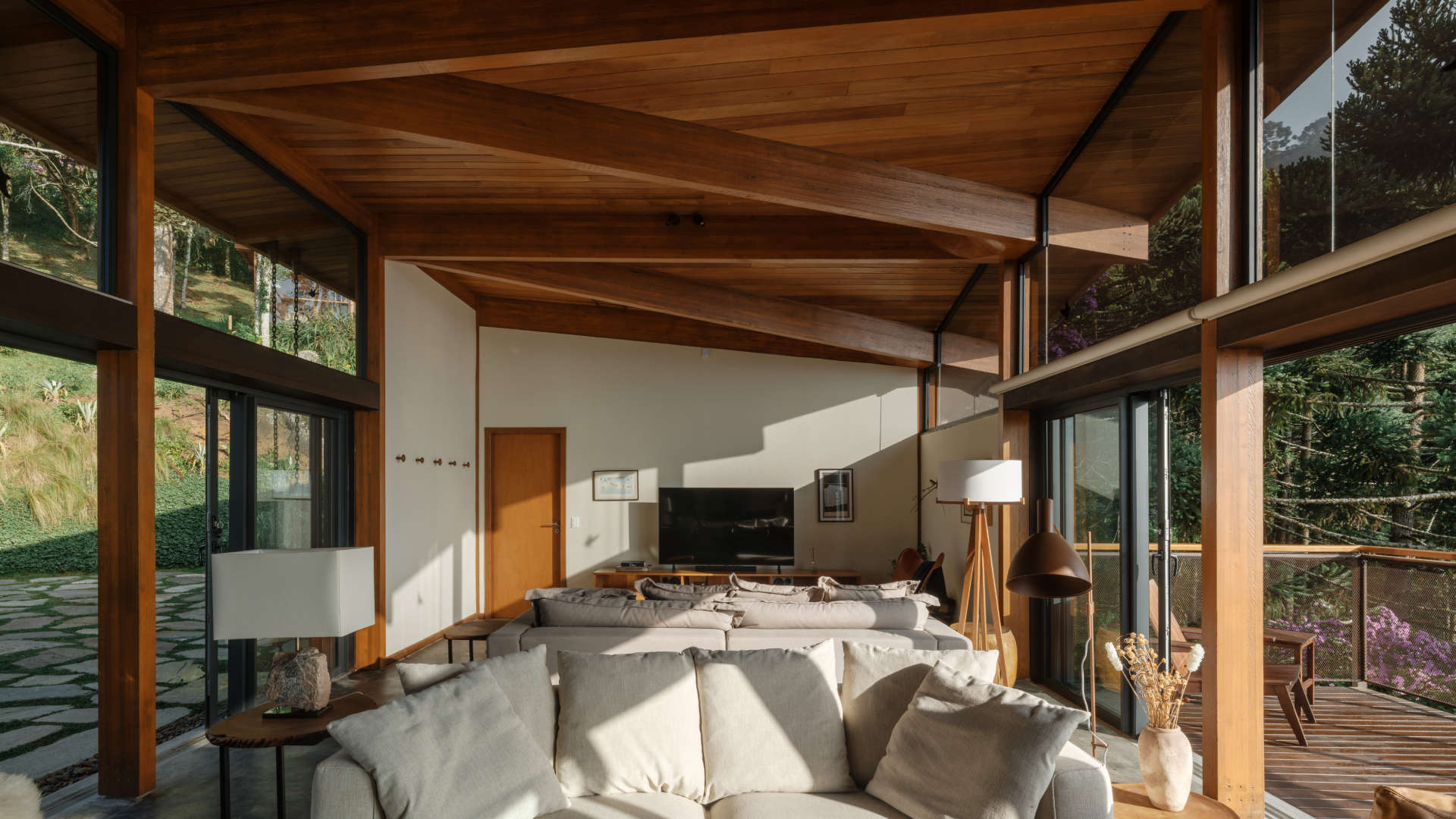

A cobertura foi resolvida com peças de madeira em diferentes ângulos e inclinações, exigindo detalhamento individualizado. A precisão dos cortes foi fundamental para garantir o encontro correto entre os planos do telhado e preservar a forma arquitetônica proposta.

‍

‍Cunhas usinadas de arremate

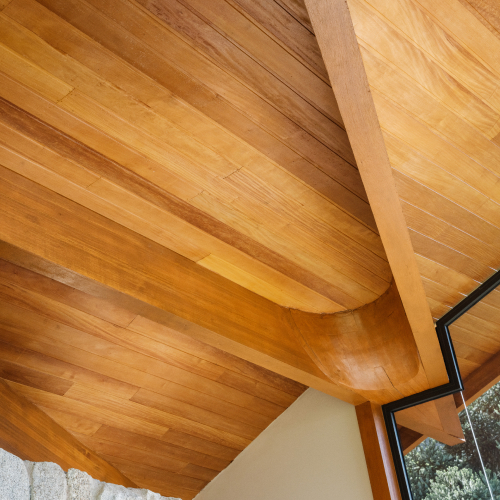

As cunhas foram desenvolvidas para suavizar os encontros entre peças e atenuar cantos agudos previstos pela geometria da arquitetura. Por sua complexidade, exigiram usinagem em CNC especializada, garantindo precisão e continuidade visual nos pontos de arremate.

‍

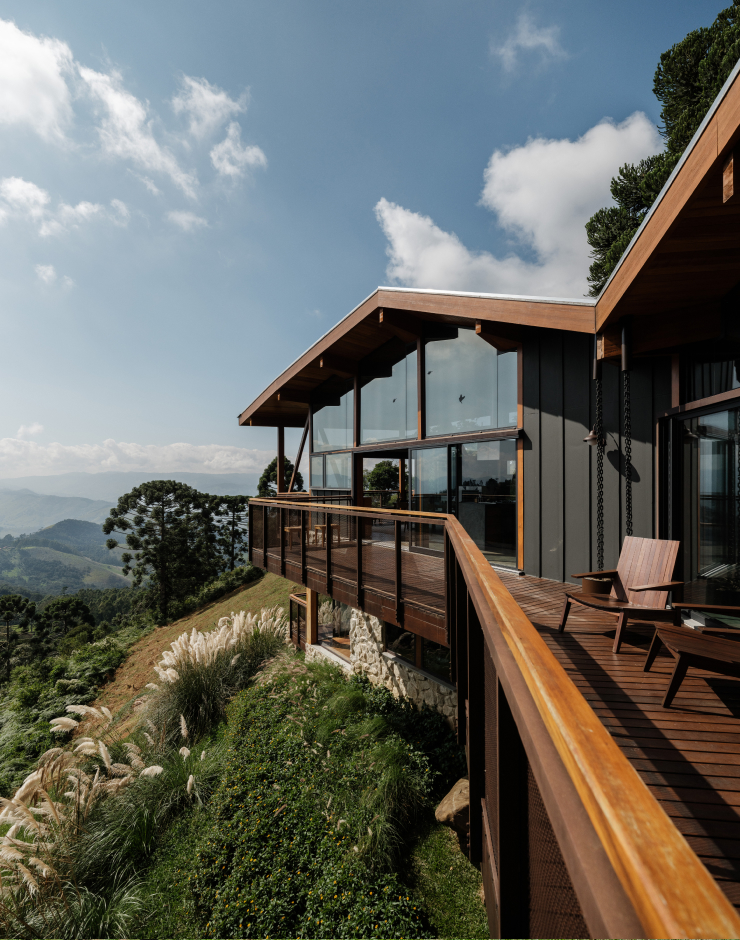

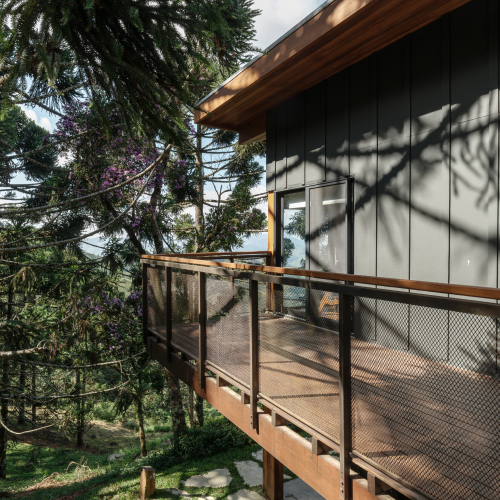

Varanda em balanço com engaste rígido

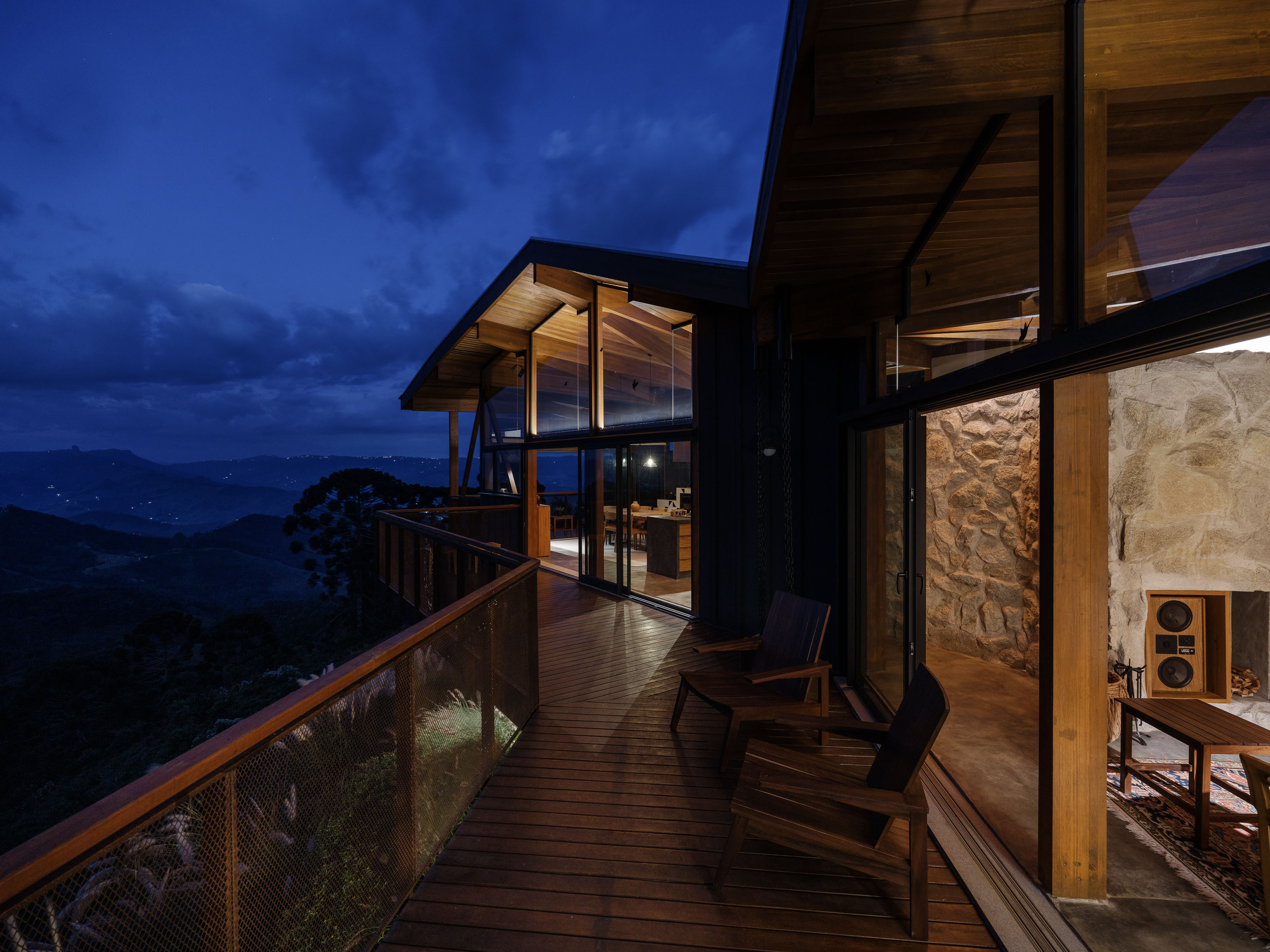

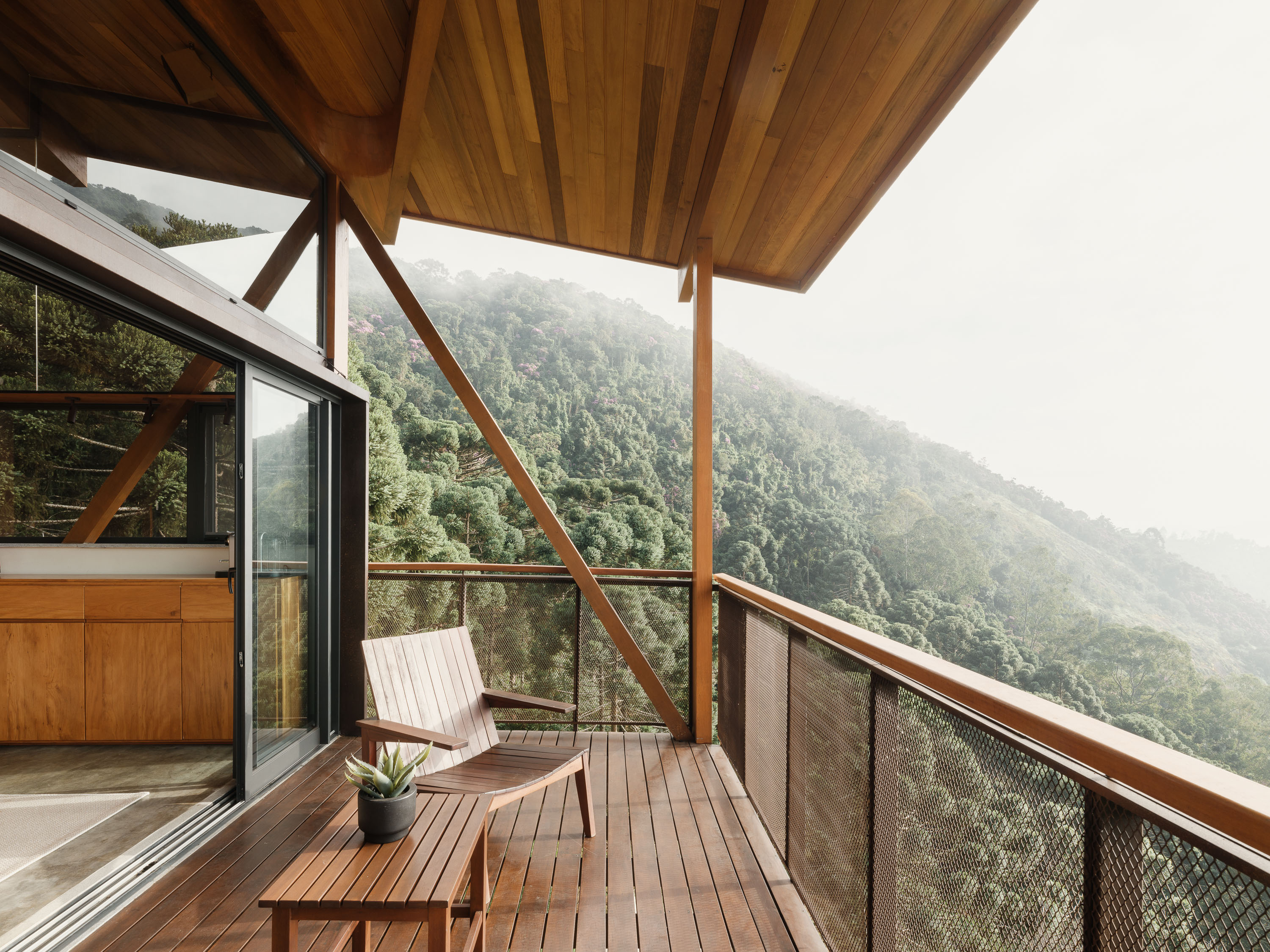

A varanda frontal foi executada em balanço, sem mão francesa ou apoios aparentes. A estabilidade foi garantida por uma conexão rígida entre concreto e madeira, desenvolvida para manter a leveza visual da estrutura com total segurança.
