Indaiatuba - SP

Casa TO.CA

Arquitetura: Estudio Nacional Projeto Estrutural: Tronco Engenharia

‍Execução: Tronco Engenharia Tempo de Montagem: 30 dias

2025

O DESAFIO

Um sistema híbrido para vencer uma geometria pouco convencional

A Casa Toca é um projeto híbrido que combina madeira engenheirada e concreto estrutural em uma residência inspirada nas casas de fazenda, reinterpretada de forma contemporânea. O partido arquitetônico prioriza conforto, integração com a paisagem e racionalidade construtiva, sem abrir mão da modulação e da eficiência estrutural.

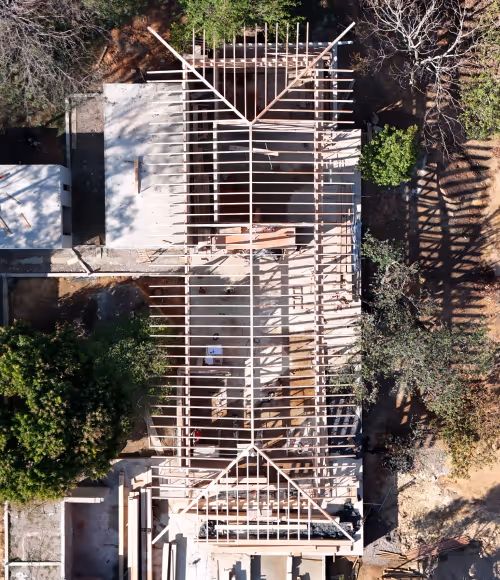

O principal desafio técnico esteve na cobertura de quatro águas com inclinação reduzida de 20%. Diferente das inclinações mais usuais entre 35% e 40%, essa configuração impôs limitações estruturais importantes, exigindo soluções específicas para garantir rigidez, estabilidade global e controle de esforços horizontais.

PROJETO E DESIGN

Estrutura pensada para integrar conforto, repetição e desempenho

O corpo principal da residência concentra as áreas de convivência e os dormitórios principais, conectando-se diretamente às áreas externas de lazer. Os fechamentos amplos permitem integração visual total entre os ambientes internos e a paisagem, reforçando a relação entre estrutura e natureza.

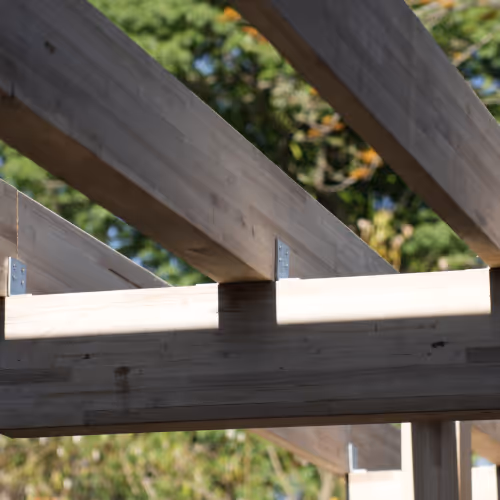

A organização da casa em cinco módulos permitiu racionalizar a estrutura, mantendo coerência dimensional nas vigas e repetição construtiva ao longo do projeto. Mesmo em um contexto voltado ao aconchego e à biofilia, o sistema estrutural foi desenvolvido com lógica técnica clara, garantindo eficiência e previsibilidade construtiva.

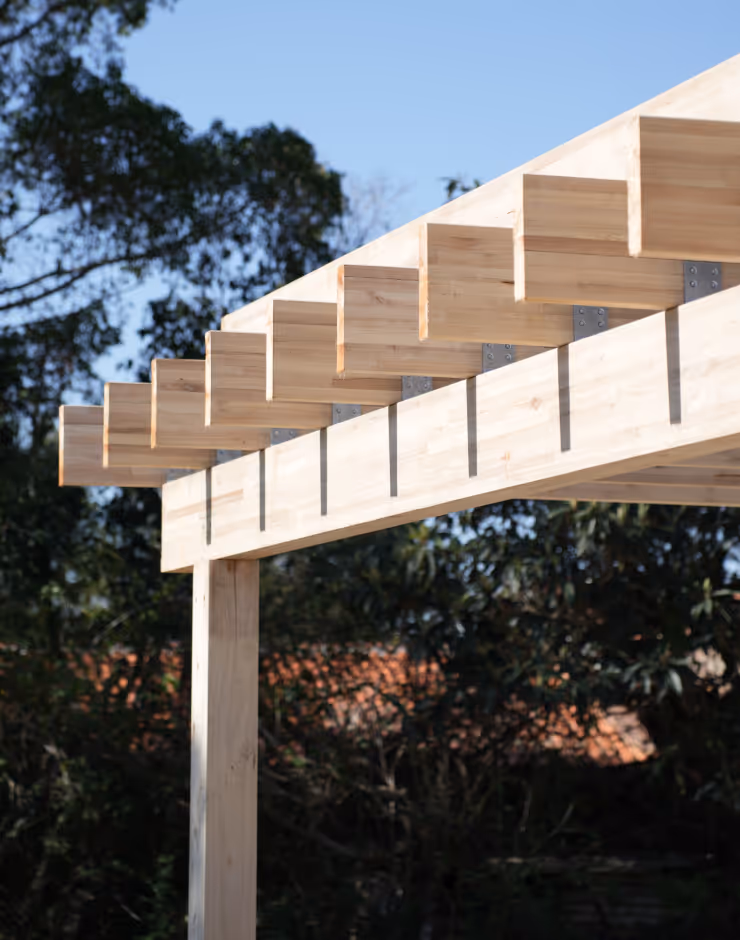

Na área da churrasqueira, a adoção de uma viga em balanço contribui tanto estruturalmente quanto esteticamente, mantendo a modulação das vigas e criando um elemento marcante dentro da composição arquitetônica.

Quero saber mais!

No items found.

FABRICAÇÃO E INSTALAÇÃO

Estabilidade garantida por sistema combinado de treliças e cabos tensionados

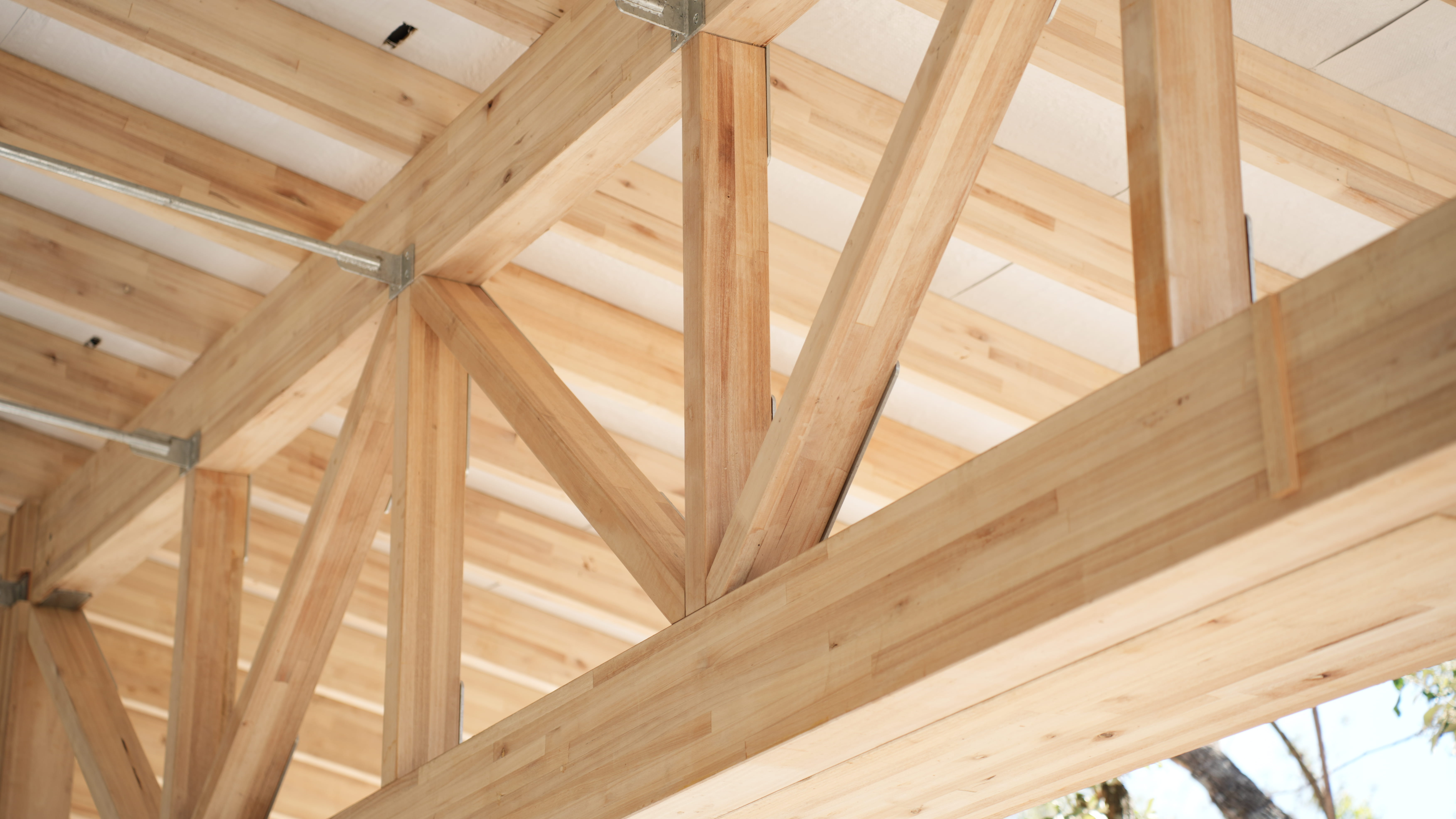

A cobertura com baixa inclinação exigiu a introdução de uma treliça metálica para fornecer rigidez adicional ao conjunto estrutural. Essa solução permitiu controlar deformações e garantir estabilidade mesmo com a redução do ângulo do telhado.

O sistema estrutural só atinge seu comportamento final quando todas as treliças estão posicionadas e os cabos metálicos devidamente parafusados e tensionados.

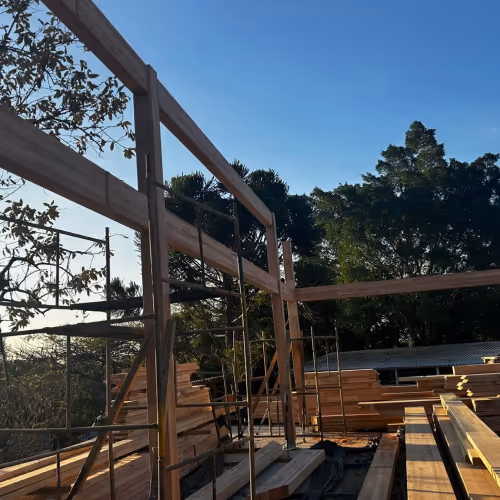

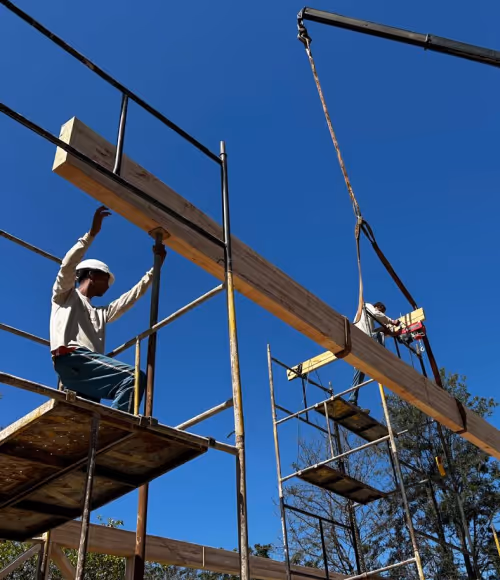

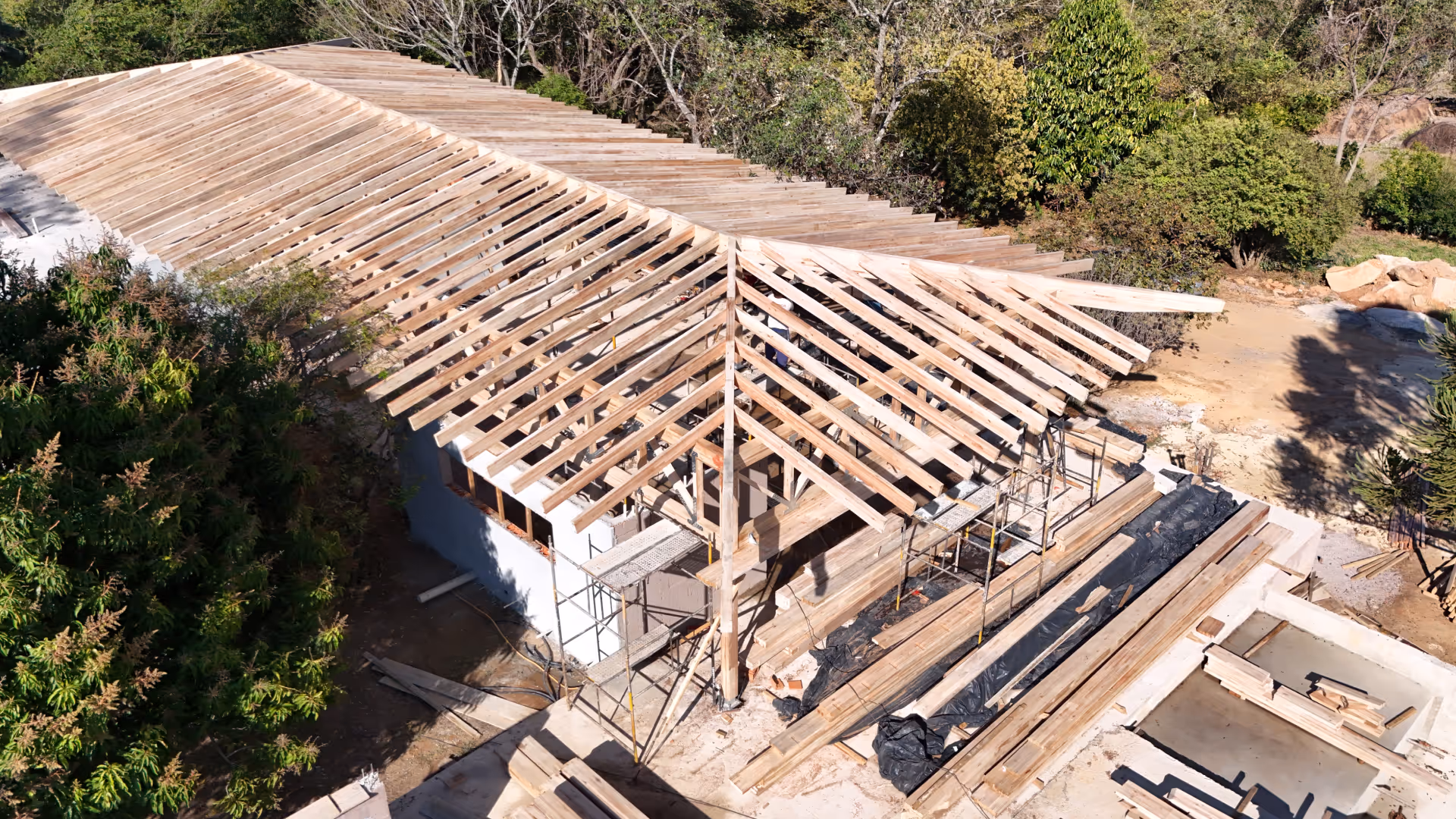

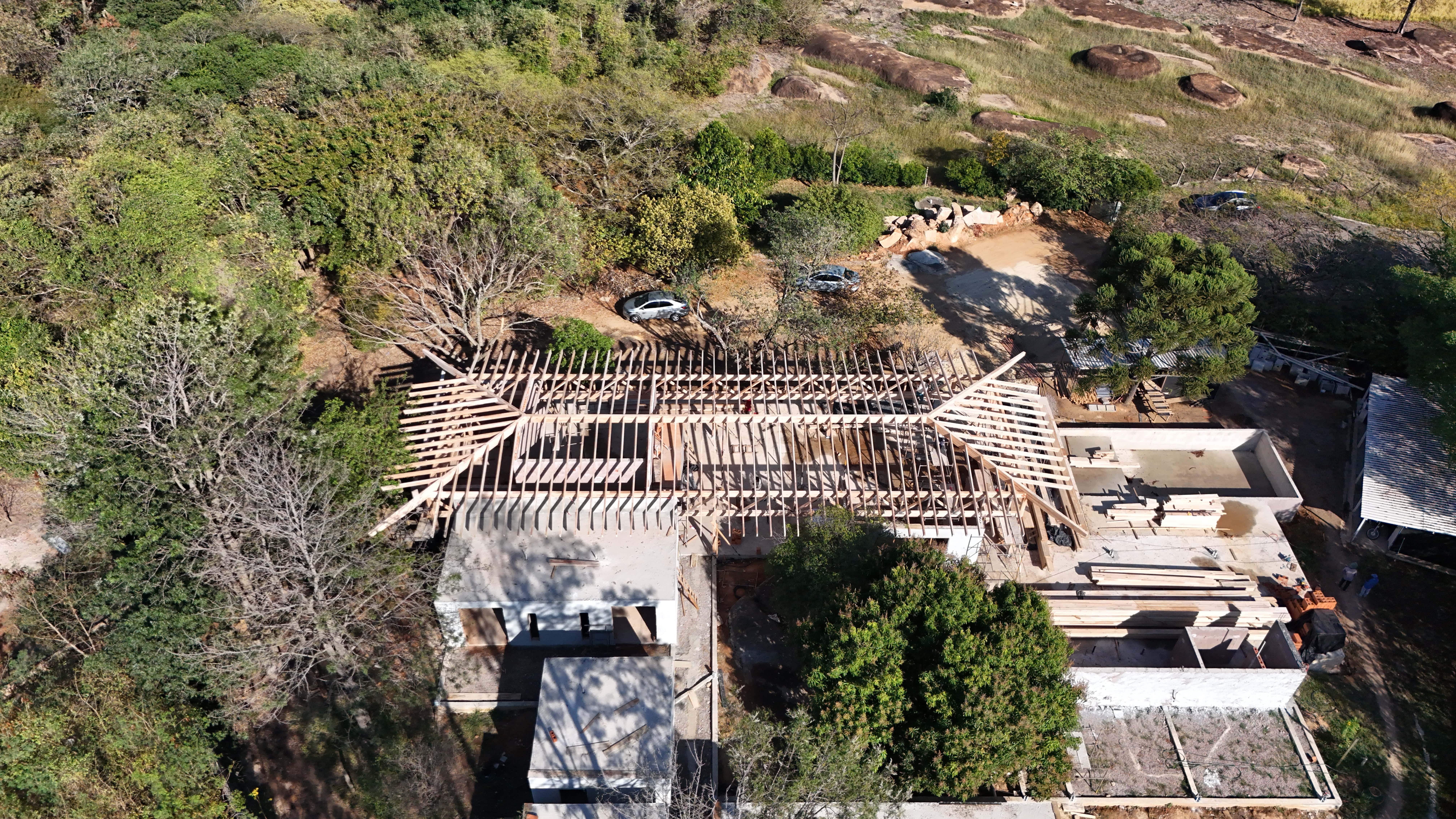

Durante a montagem, a viga principal foi escorada temporariamente, toda a estrutura foi montada, os cabos instalados e tensionados, e somente após esse processo as escoras foram removidas, permitindo que o sistema trabalhasse conforme previsto em projeto.

Esse planejamento detalhado da sequência de montagem foi fundamental para garantir segurança, precisão e desempenho estrutural.

SOLUÇÕES

Soluções sob medida para uma cobertura estável com pouca inclinação

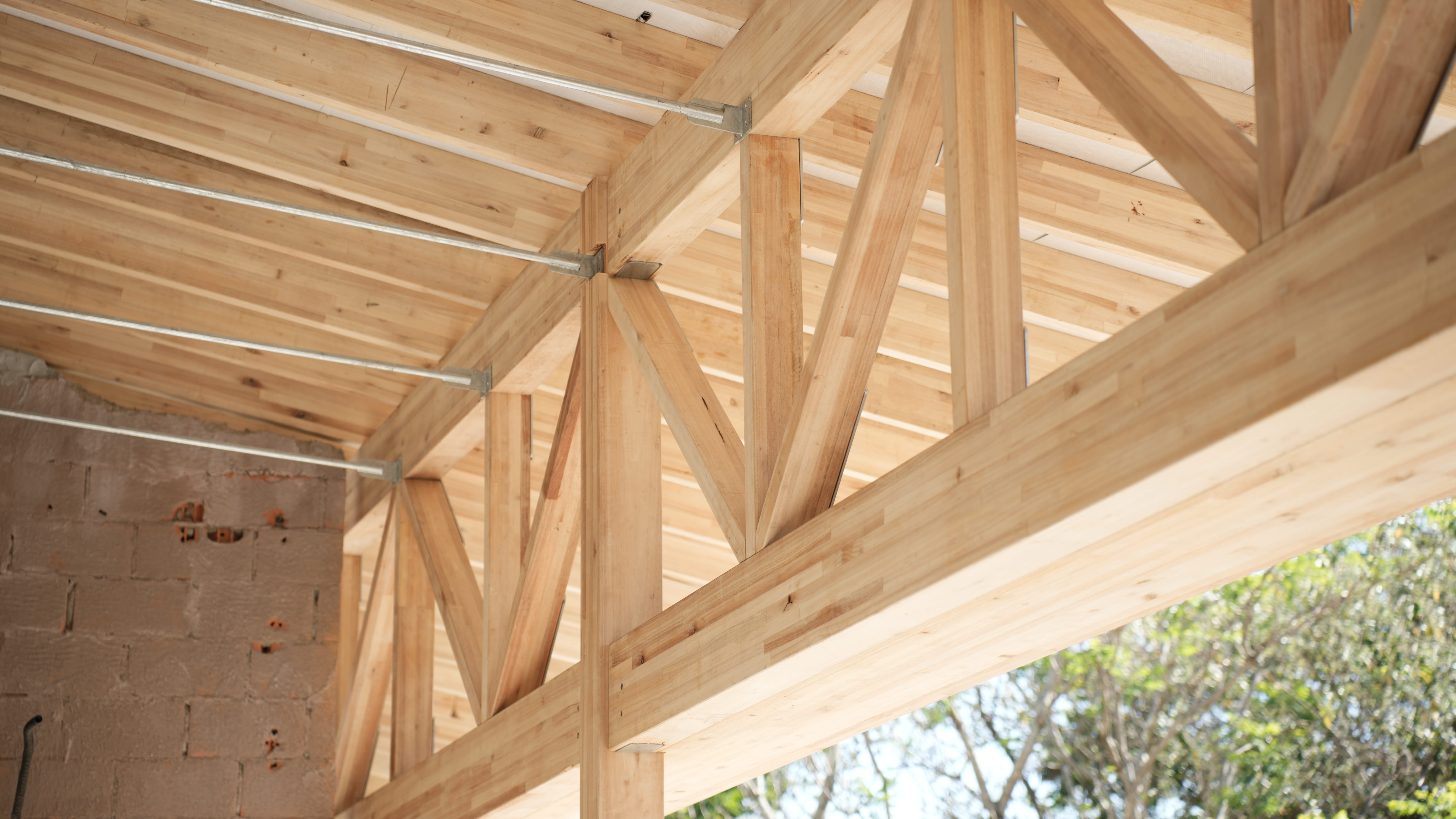

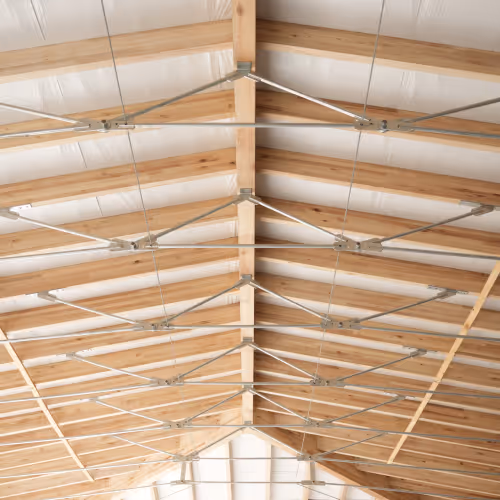

Cabos tensionados de estabilização

Os cabos metálicos trabalham à sustentação, contribuindo para o equilíbrio do sistema estrutural. Após tensionados, permitem que a cobertura permaneça estável mesmo com inclinação reduzida.

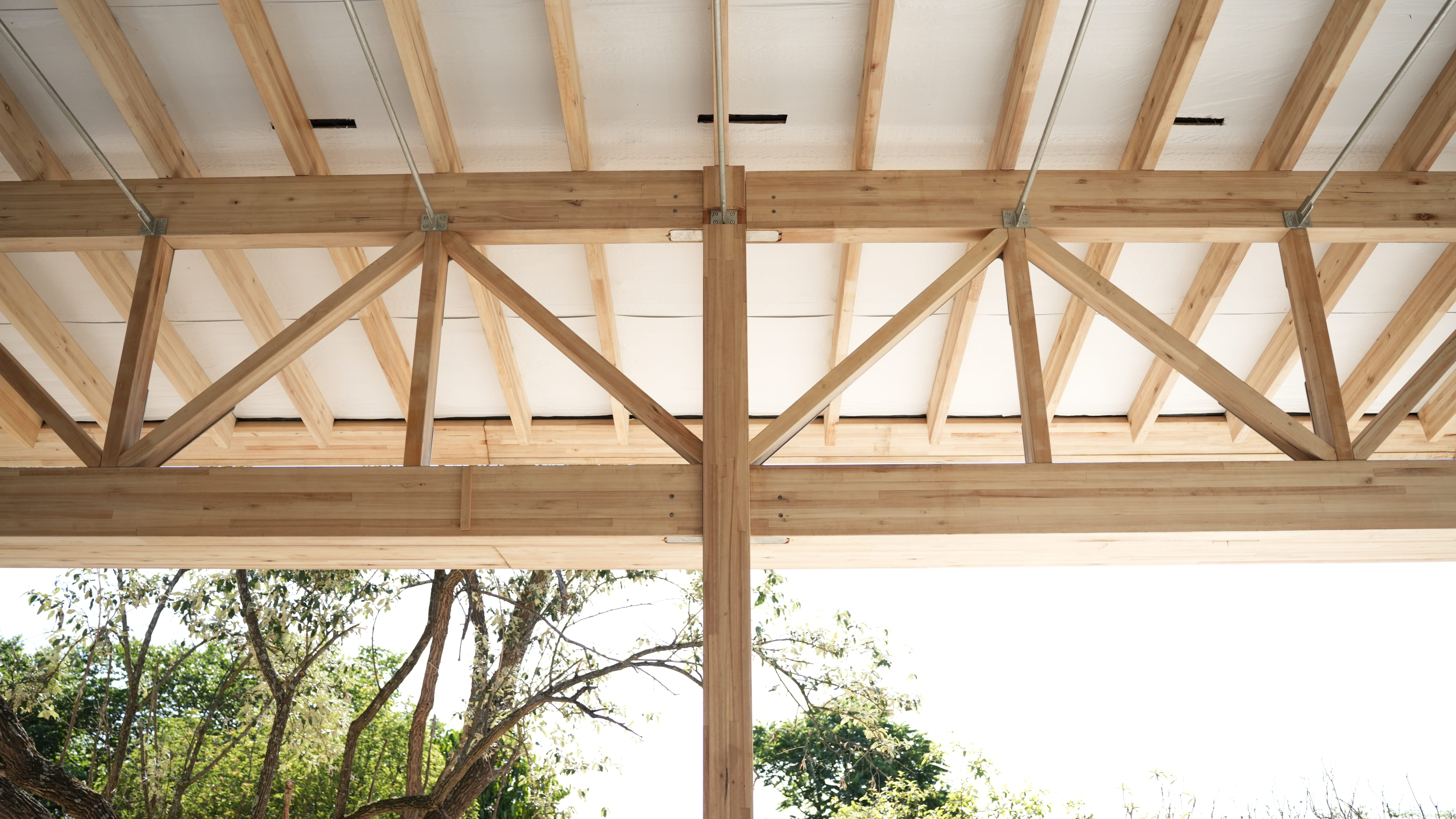

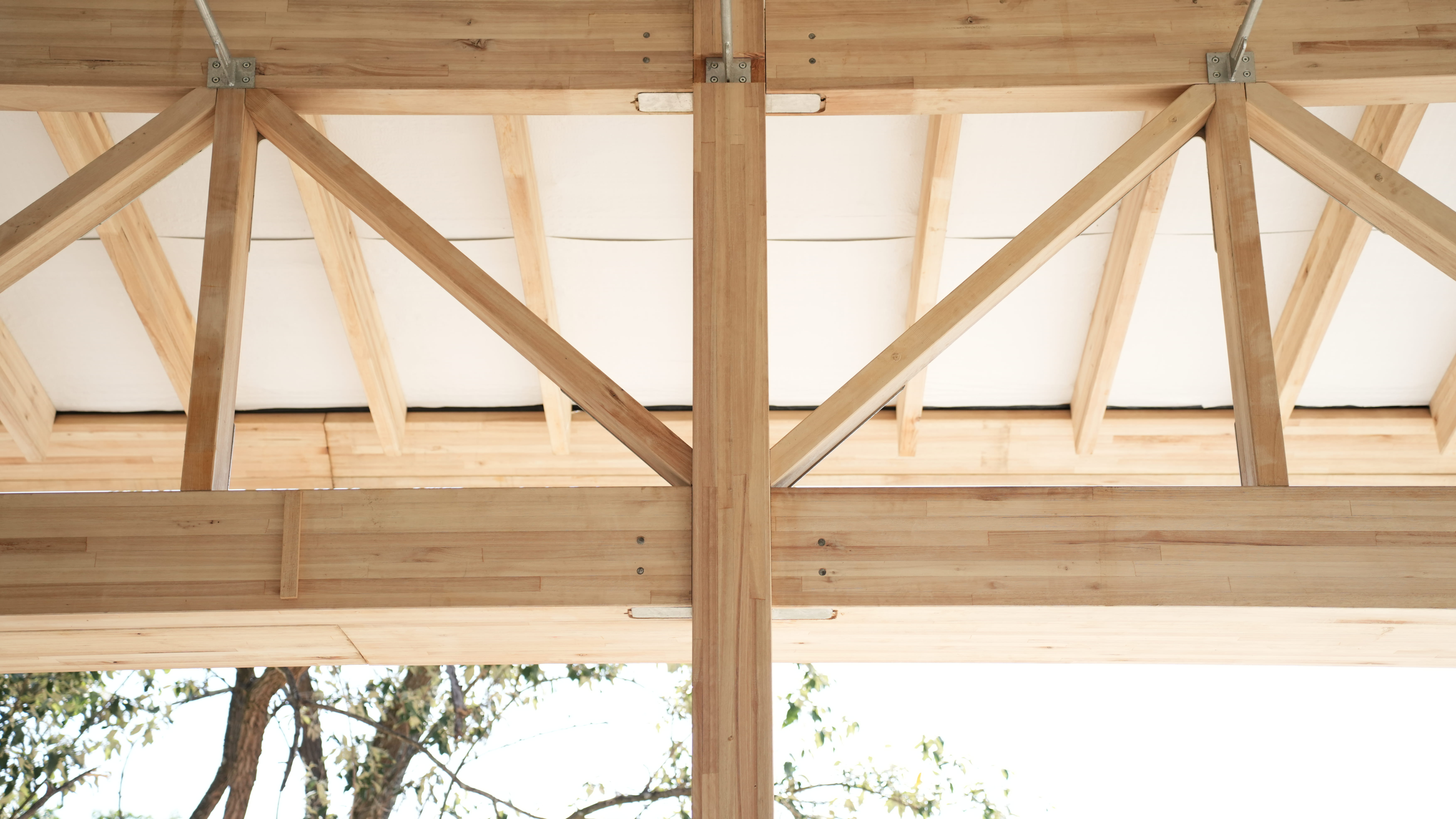

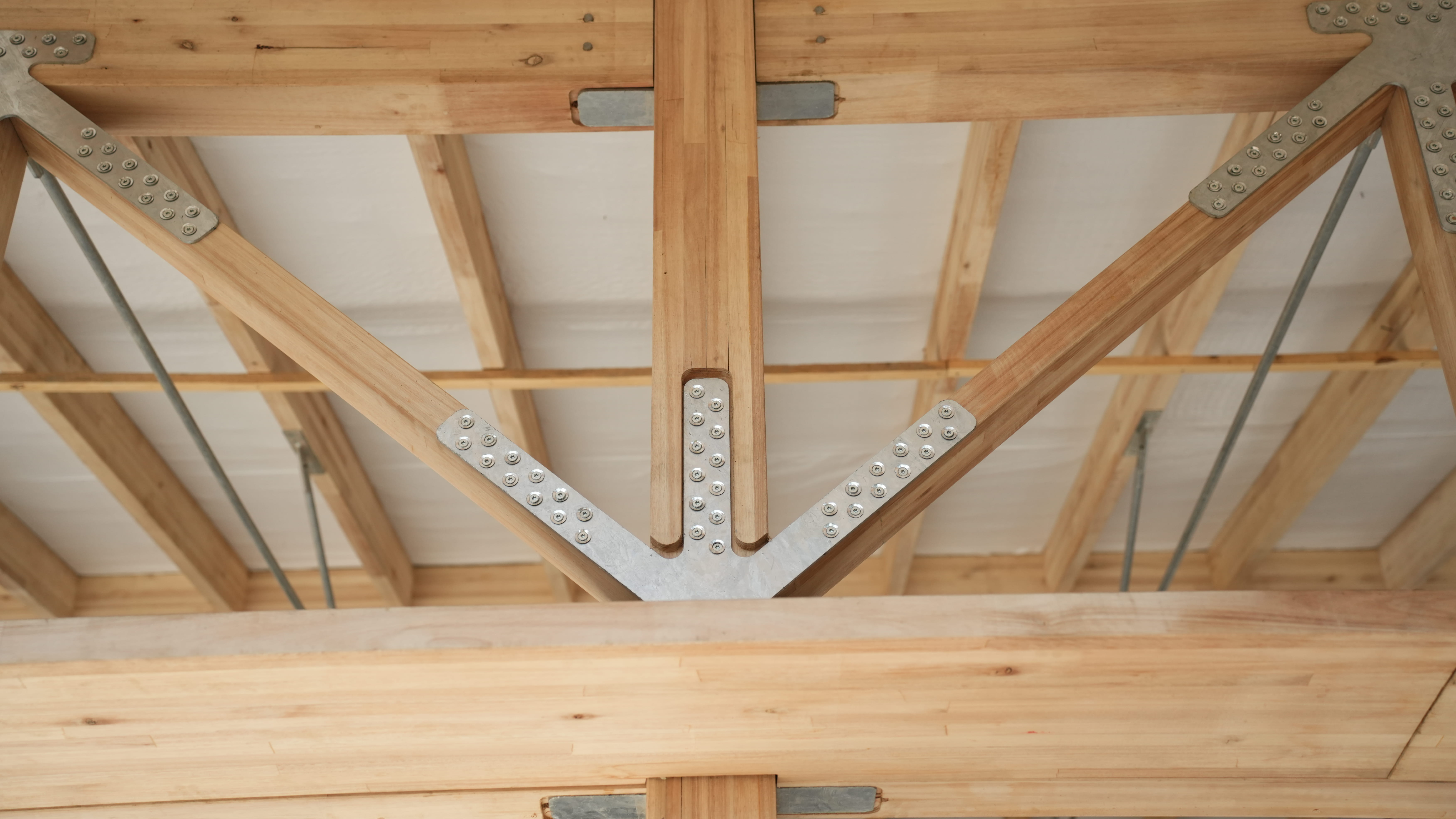

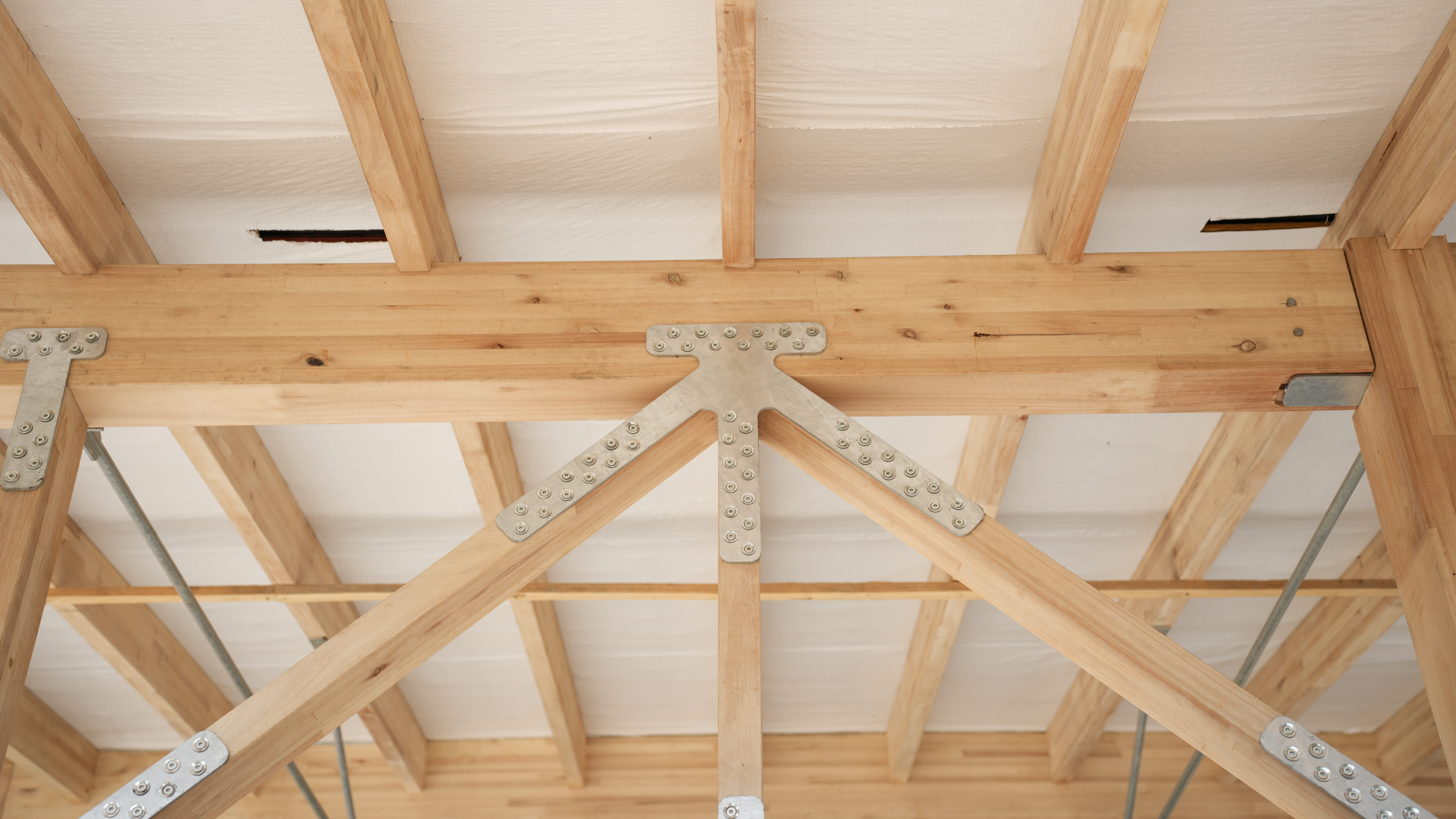

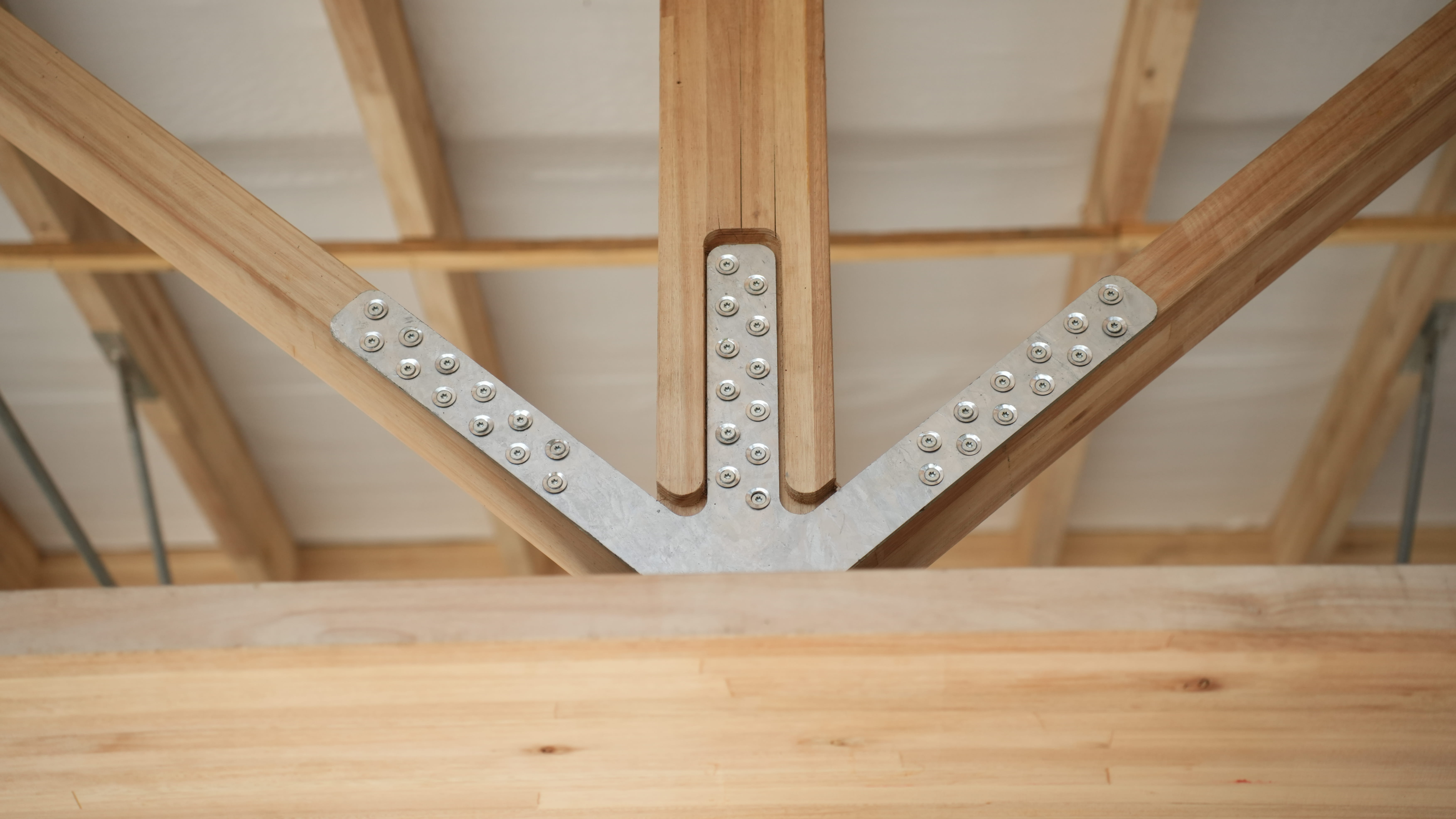

Treliça metálica de reforço estrutural

Introduzida para compensar a baixa inclinação da cobertura, a treliça metálica fornece rigidez adicional e redistribuição eficiente dos esforços, garantindo estabilidade global do telhado.

Base de pilar embutida com pinos metálicos

A base embutida permite ancoragem segura ao concreto, reduzindo interferências visuais e criando o efeito de pilar suspenso. A solução combina estabilidade estrutural com leveza estética.

Viga em balanço com mão de amigo

A viga em balanço na área da churrasqueira utiliza um encaixe tradicional da carpintaria, a mão de amigo, combinando técnica estrutural clássica com linguagem contemporânea, reforçando a modularidade do conjunto.
