Curitiba - PR

Chácara Butiá

Arquitetura: Lidyane Barchiki Projeto Estrutural: Tronco Engenharia

‍Execução: Tronco Engenharia Tempo de Montagem: 12 dias

2024

O DESAFIO

A Madeira Engenheirada como protagonista

A Chácara Butiá foi construída dessa forma pois veio de um desejo do cliente de ter a madeira presente e vísivel na arquitetura. Nesse projeto ele buscava uma casa de campo onde a estrutura fosse visível, honesta e protagonista. Um lugar de descanso, conectado com o conceito de biofilia.

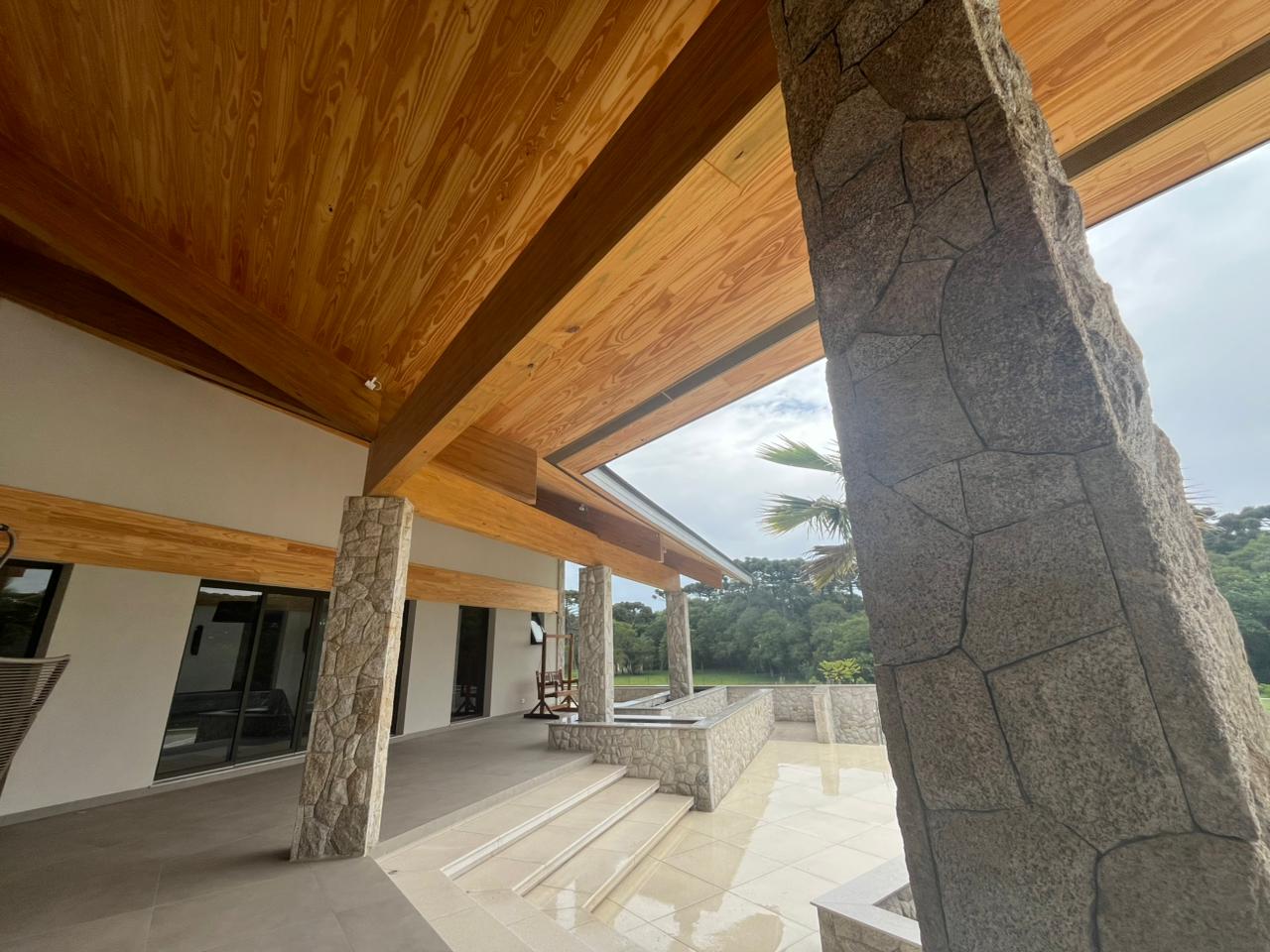

Desde o início, o desafio foi claro: respeitar as dimensões das vigas definidas pelo cliente e viabilizar um sistema estrutural composto por grandes arcos de madeira, apoiados sobre pilares de concreto, exigindo precisão milimétrica para que todos os encontros estruturais acontecessem de forma perfeita.

CONCEPÇÃO & DESIGN ESTRUTURAL

Arcos de madeira e precisão estrutural

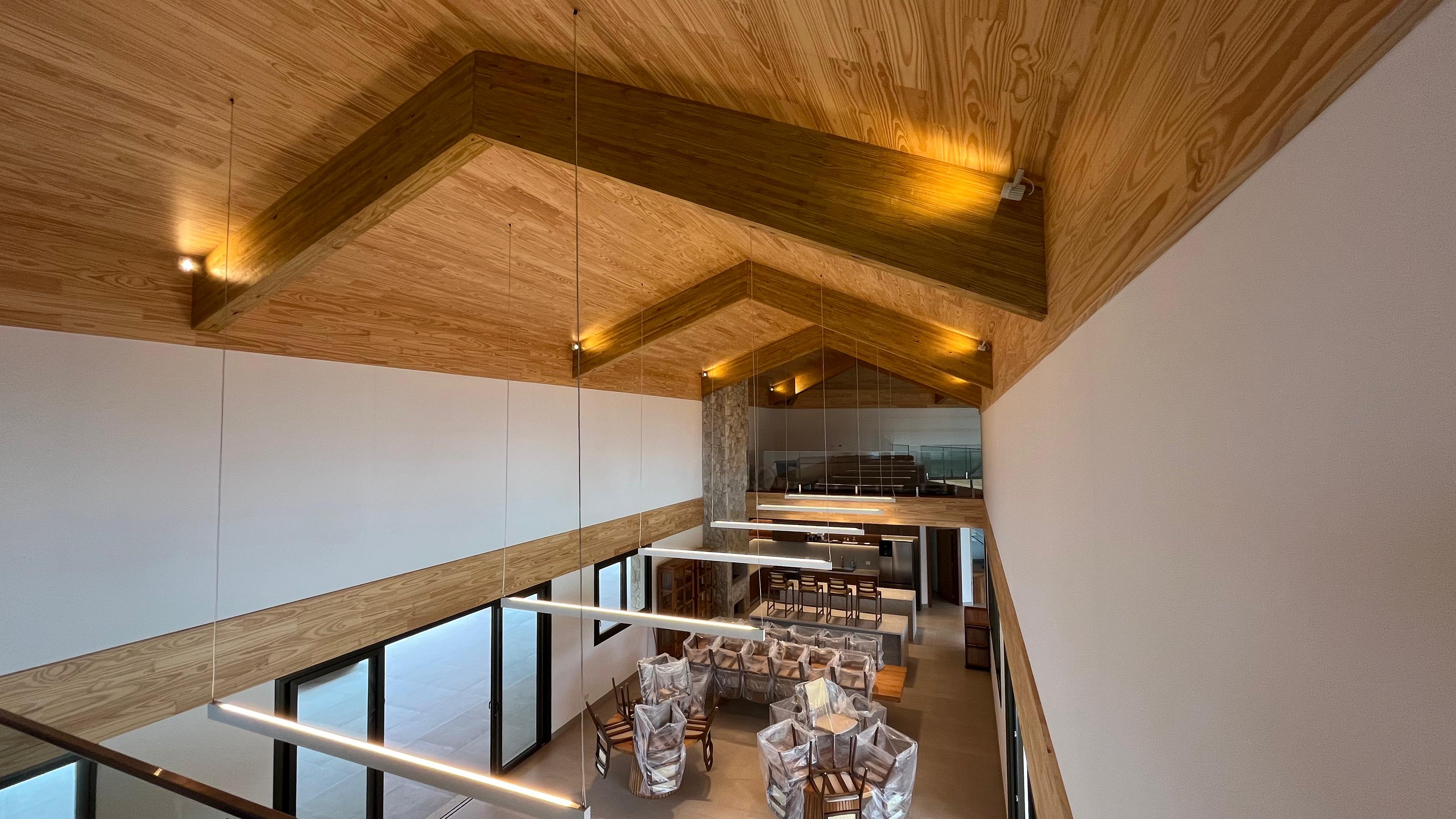

O sistema estrutural foi concebido a partir de grandes vigas curvas em madeira engenheirada, formando arcos que se encontram na cumeeira e definem a identidade do projeto.

As proporções robustas das peças — com alturas de até 64 cm e larguras de 19 cm — não foram apenas uma decisão estética, mas uma escolha que reforça o papel estrutural da madeira e sua integração com o ambiente natural da chácara.

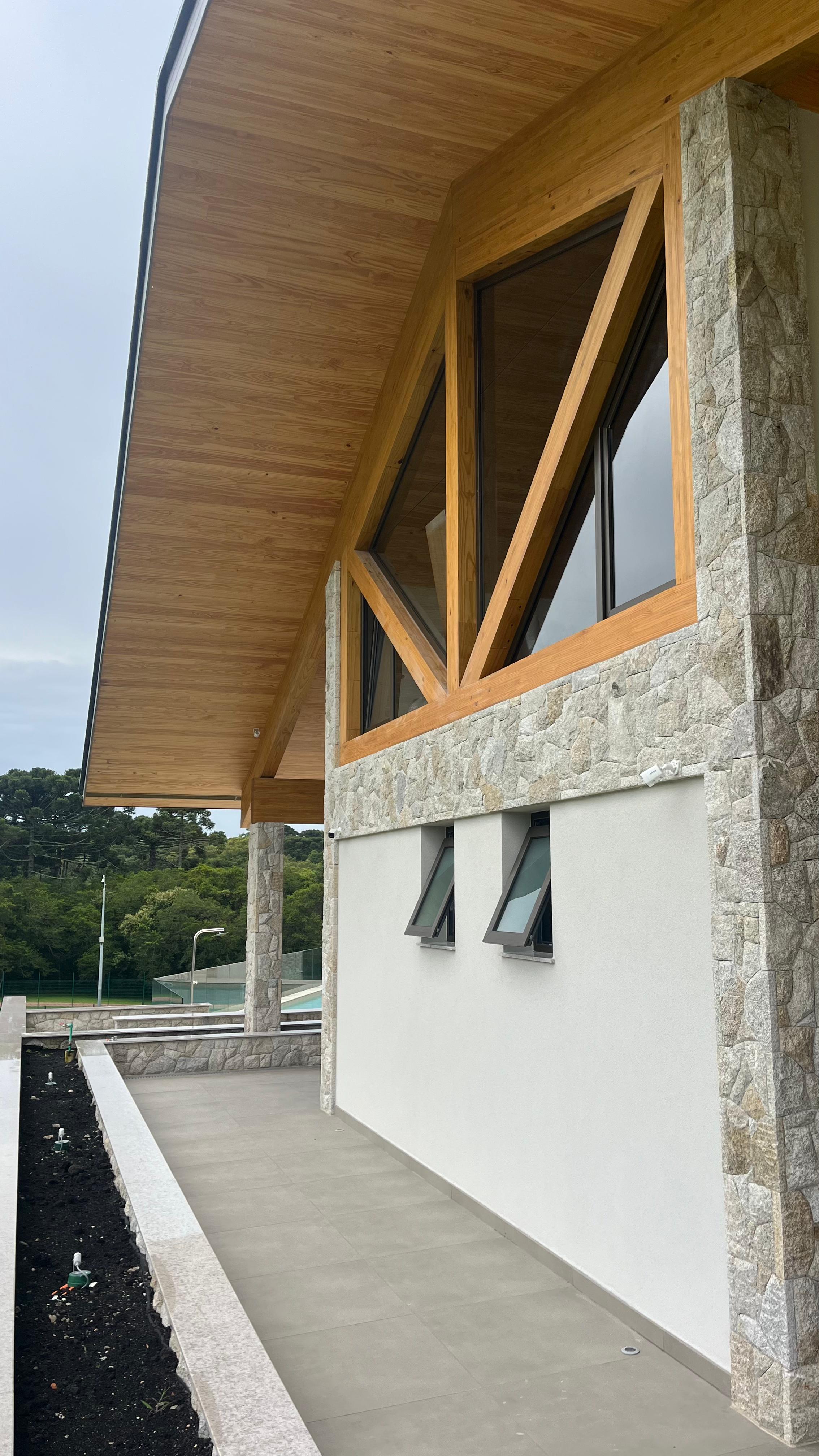

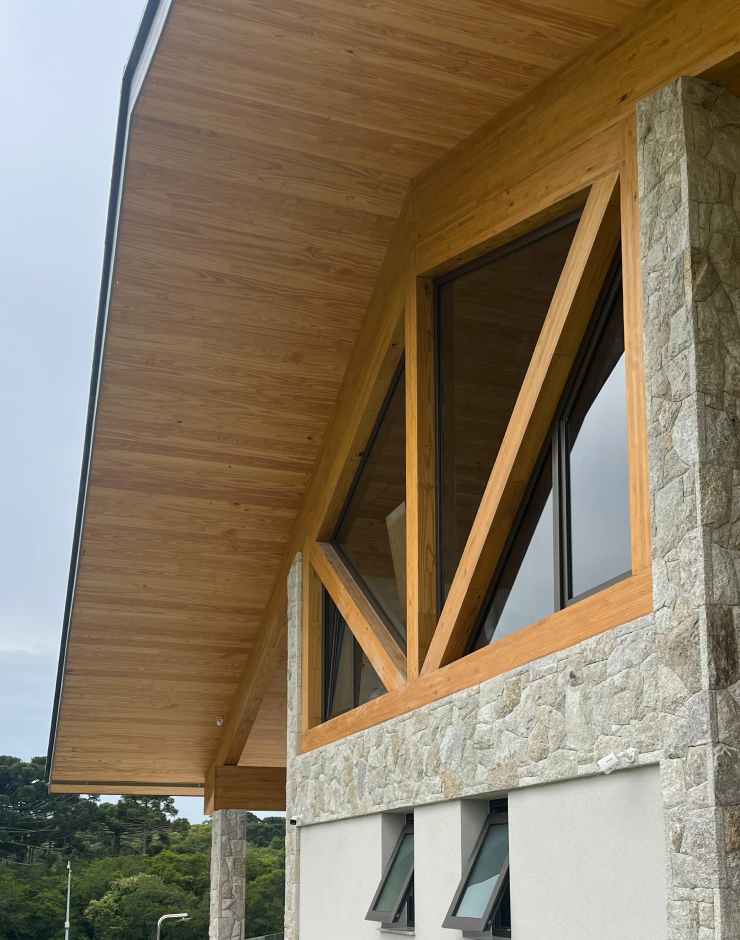

O projeto também incorporou treliças estruturais nos mezaninos, permitindo a criação de espaços amplos e abertos, com grandes aberturas envidraçadas, sem perder a presença da madeira. Assim, junto com a parceria da arquiteta Lidyane Barchiki, foi possível atender ao desejo do cliente: transparência, leveza visual e estrutura aparente.

Quero saber mais!

No items found.

FABRICAÇÃO E INSTALAÇÃO

Madeira engenheirada com máxima precisão

Todas as vigas da Chácara Butiá vieram usinadas de fábrica, o que elevou o nível de precisão exigido para a execução das bases de concreto. Qualquer desalinhamento comprometeria o encontro perfeito dos arcos no centro da edificação.

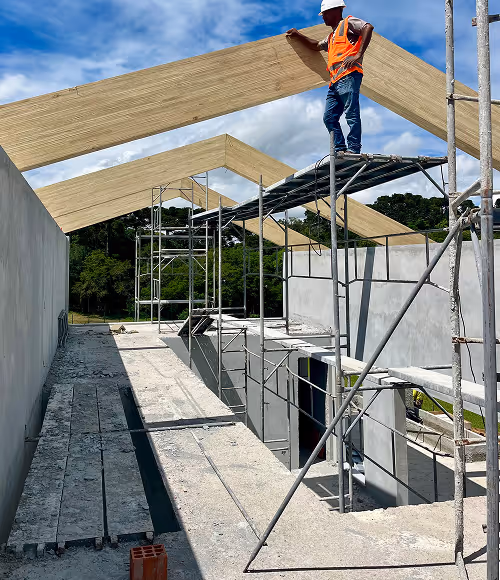

O projeto estrutural considerou desde o início as limitações de visibilidade durante a montagem, o peso elevado das peças e também a necessidade de utilização de guindaste em um canteiro com área reduzida. Pois a inclinação do telhado e a complexidade dos encontros exigiram um planejamento rigoroso da sequência de montagem e da posição exata de cada elemento.

A Tronco acompanhou de perto todas as etapas de montagem, garantindo que os eixos, inclinações e encaixes ocorressem conforme previsto em projeto, mesmo diante das restrições de acesso e visibilidade

SOLUÇÕES

Estrutura em madeira engenheirada desenvolvida sob medida

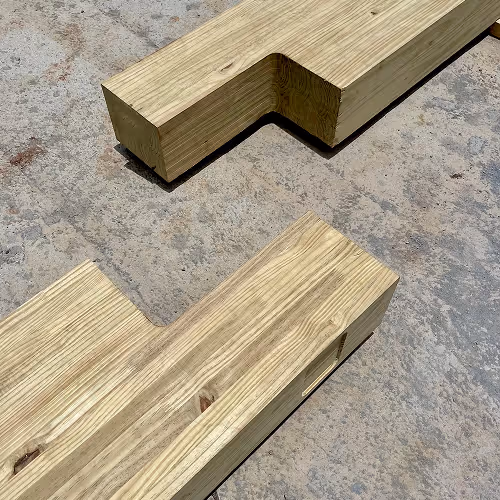

Encaixe em Z

Esse encaixe reduz parcialmente a seção da viga, facilitando o posicionamento sobre os pilares de concreto. Ele permitiu conexões mais eficientes, com menor consumo de aço, mantendo o desempenho estrutural e a leitura limpa da madeira aparente.

Conexão Z em Ângulo

Desenvolvida para viabilizar o encontro simultâneo de cinco vigas em um único ponto. O uso do BIM permitiu prever e coordenar múltiplos elementos em um espaço extremamente reduzido, garantindo precisão, estabilidade e execução sem improvisos.

Bordas Chanfradas

Um detalhe construtivo sutil que assegurou a continuidade da tabeira e o alinhamento visual da estrutura com a arquitetura, reforçando a estética limpa e precisa do projeto.

Conexões Internas

Solução que utilizou parafusos autoperfurantes e chapas internas, permitindo ajustes finos em obra para vencer inclinações e definir com precisão a posição das perfurações, sem interferir na estética da estrutura.
